Дизайнер

ДИЗАЙНЕР - утилита комплекса ПО IngortechSCADA, предназначена для первоначального создания и редактирования форм графического представления информации (мнемосхем).

Применение

Проектирование

Создание средств отображения информации (мнемосхем).

Эксплуатация

Оперативное изменение мнемосхем службами эксплуатации.

ДИЗАЙНЕР является отдельной программой, которую можно использовать независимо от другого ПО, это позволяет создавать и редактировать мнемосхемы вне работающей системы IngortechSCADA.

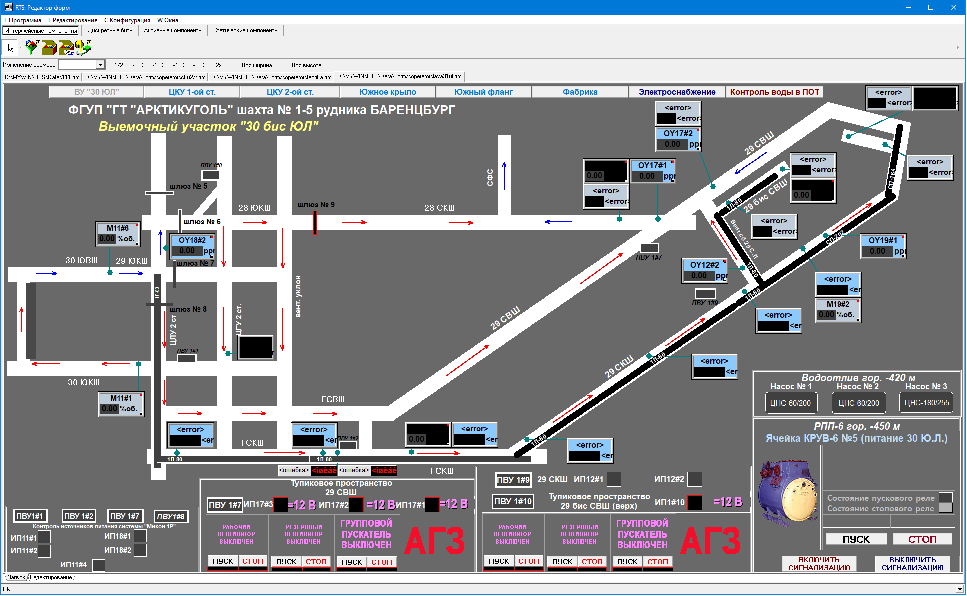

Основное окно Дизайнера

ДИЗАЙНЕР является векторным редактором, позволяющий размещать созданные IngortechSCADA компоненты на поле мнемосхемы.

Компоненты сгруппированы в библиотеки, загружаемые динамически при старте программы. Возможно расширение функционала ДИЗАЙНЕРА с помощью создания дополнительных библиотек.

Основными компонентами, используемыми при редактировании являются:

• Ломаная линия.

• Геометрическая фигура (прямоугольник, эллипс и т.п.).

• Текст.

• Растровое изображение.

• Анимированное изображение.

• Кнопки и стандартные интерфейсные элементы (область экрана, разделитель, полосы прокрутки, закладки и т.д.).

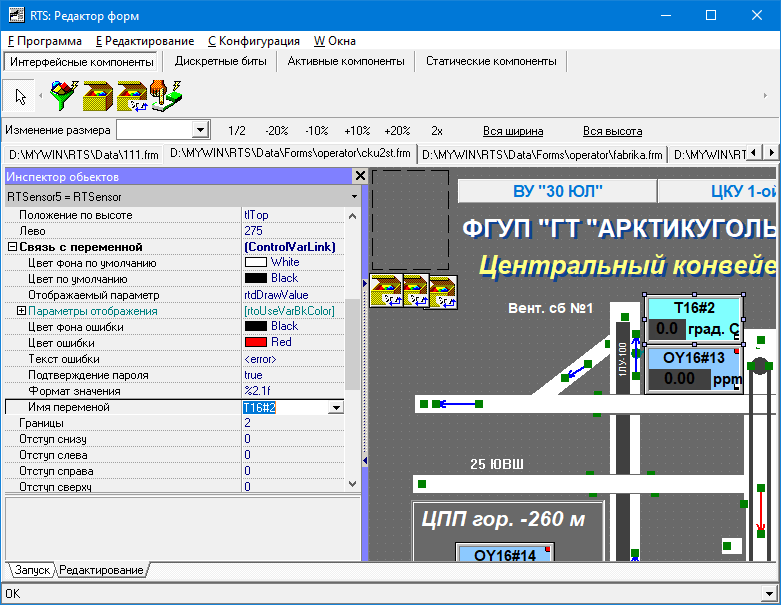

Редактор свойств компонента

Каждый элемент мнемосхемы характеризуется совокупностью свойств, которые позволяют определять внешний вид и поведение элемента при воздействии на него оператора или при изменении контролируемых параметров.

Мнемосхемы

Файлы мнемосхем имеют расширение FRM.

Созданные мнемосхемы используются в Оболочке оператора.

• Мнемосхемы могут быть сохранены на сервере РТС для обеспечения автоматического получения клиентами.

• Для создания, редактирования и отладки мнемосхем используются файлы конфигурации созданные Конфигуратором.

• Копирование мнемосхем на центральный сервер осуществляется вручную, администратором.

Информация

Для эффективной работы в ДИЗАЙНЕРЕ необходимо предварительно ознакомиться с Конфигуратором и структурой информационного обеспечения IngortechSCADA.

Режимы работы

ДИЗАЙНЕР работает в двух режимах:

Режим редактирования

В режиме редактирования:

• Создаются мнемосхемы.

• Редактируются мнемосхемы.

• Определяются информационные связи элементов мнемосхем с переменными и т.д.

Режим тестирования

В режиме тестирования, производиться частичное тестирование функционирования мнемосхемы.

Тестирование мнемосхемы может выполняться двумя способами:

• Внутреннее частичное тестирование.

Назначение

Первичная проверка правильности функционирования мнемосхемы.

Инструмент

ДИЗАЙНЕР.

Алгоритм работы

Необходимо загрузить реальную конфигурацию IngortechSCADA и запустить эмуляцию потока данных.

• Полное системное тестирование

Назначение

Проверка правильности функционирования мнемосхемы в ОБОЛОЧКЕ оператора с реальной конфигурацией и реальным потоком данных, поступающих от контролируемого объекта.

Инструмент

Оболочка оператора.

Алгоритм работы

Для полного тестирования мнемосхему необходимо загрузить в работающую (получающую реальный поток данных) «Оболочку Оператора».

Ключи командной строки

Использование командной строки для передачи данных программе описано в разделе «Ключи командной строки».

Программа ДИЗАЙНЕР (rtDesigner.exe) поддерживает следующие ключи командной строки:

rtDesigner.exe [ПАРАМЕТРЫ] [ФАЙЛ]

-LOG=ФАЙЛ	Устанавливает имя лог файла, который будет использоваться при работе программы.
-NoLog	Если указан, то лог файл вестись не будет.
-EmuStart	При старте программы автоматически запускает эмуляцию данных
ФАЙЛ	Загружает указанный файл. Программа поддерживает файлы следующих форматов: Файлы мнемосхем (расширение файла FRM). Файлы конфигураций (расширение файла RTDB).
