Обозначение значимости, поверки и порогов значений

Отображение данных переменной (значения, состояния, значимости и другой информации) определяется той программой, которая создала элемент отображения.

Визуализация данных

Данные переменной могут быть представлены в трех видах:

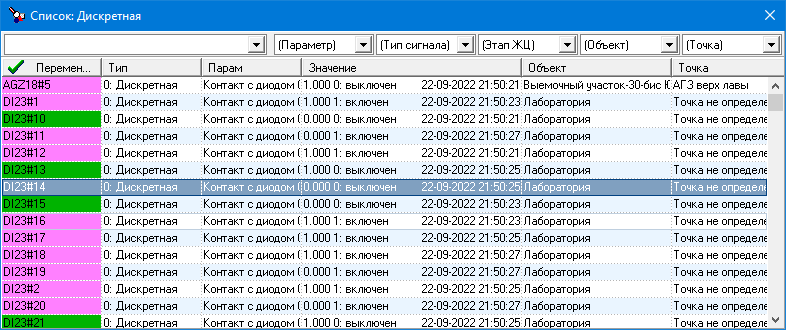

Строка в списке переменных	Цвет строки и текста определяются цветовой схемой активной конфигурации для текущего состояния этой переменной.

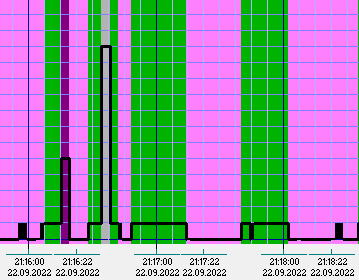

График	Форма, цвет графика и его фона определяются настройками для отображения графика и, как правило, отражают состояние переменной для каждого измерения.

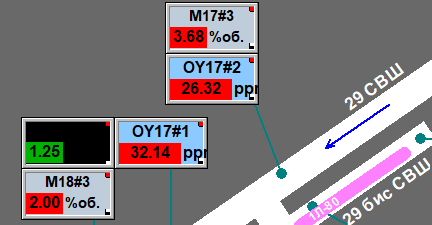

Мнемосхема	Цвета элементов определяются цветовой схемой активной конфигурации для текущего состояния этой переменной.

Информация о переменной

Вне зависимости от того, как отображаются данные переменной, в большинстве случаев, эти элементы отображают дополнительную информацию в универсальном виде.

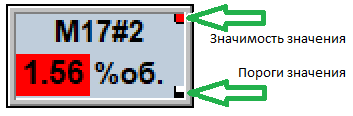

Рассмотрим отображение такой информации на примере элемента мнемосхемы.

Значимость измерения (значения)	Состояние значимости текущего измерения переменной и интервал, через который средства измерения требуют поверки.
Пороги значений	Пороги значений, которые заданы при конфигурировании переменной.

Значимость измерения

Условное обозначение о метрологической значимости измерения и состоянии поверки средств измерения отображается в правом верхнем углу элемента.

Предупреждение

Обозначения значимости и состояния поверки применяются только для средств измерения. То есть переменных, связанных с сертифицированными средствами измерения.

Условные обозначения значимости измерения

Для обозначения этих состояний используются следующие условные обозначения:

: (белый фон)

Переменная не является средством измерения и не имеет данных значимости измерения.

: (зеленый фон)

Переменная является средством измерения, данные измерения значимые.

: (голубой фон)

Переменная является средством измерения, данные измерения значимые, средство измерения должно быть поверено в течении длинного интервала.

: (желтый фон)

Переменная является средством измерения, данные измерения значимые, средств измерения должно быть поверено в течении короткого интервала.

: (красный фон)

Переменная является средством измерения, но данные измерения не значимые.

Для отображения этих данных ОБОЛОЧКА использует условные обозначения, встроенные в программу.

Подсказка

Возможно установить другие обозначения состояний, для этого необходимо в каталоге, из которого запущена ОБОЛОЧКА, создать файл «MetroPoints.bmp» и горизонтально и без разрывов поместить в него изображения для обозначения всех состояний.

Пример такого файла поставляется вместе с ОБОЛОЧКОЙ.

Пороги значений

В правом нижнем углу элемента отображается условное обозначение для порогов, которые заданы при конфигурировании переменной.

Любая переменная РТС может иметь следующие пороги:

• Не иметь порогов.

• Указан нижний порог.

• Указан верхний порог.

• Указаны и нижний и верхний пороги.

Условные обозначения порогов значений

Для обозначения порогов используются следующие условные обозначения:

: (нет белого)

Переменная не имеет установленных порогов.

: (белый низ)

Для переменной установлен нижний порог.

: (белый верх)

Для переменной установлен верхний порог.

: (белый фон)

Для переменной установлены как нижний, так и верхний пороги.

Для отображения этих данных ОБОЛОЧКА использует условные обозначения, встроенные в программу.

Подсказка

Возможно установить другие обозначения состояний, для этого необходимо в каталоге, из которого запущена ОБОЛОЧКА, создать файл «limits.bmp» и горизонтально и без разрывов поместить в него изображения для обозначения всех состояний.

Пример такого файла поставляется вместе с ОБОЛОЧКОЙ.

Значимость и состояние поверки

При получении новых значений РТС сервер, в дополнении к значению переменной, сохраняет данные о ее конфигурации и обстоятельствах, в которых произошло получение значения. Эти данные можно увидеть как для значений реального времени, так и для архивных значений.

Данные о значимости и состоянии поверки отображают следующие элементы ПО IngortechSCADA :

• Информация о переменной

  На окне с информацией о переменной, под заголовком.



• Просмотр архивов

  В группе данных об измерении.



• и на других элементах интерфейса, отображающих состояние значений.

Данные об измерении содержат следующие дополнительные поля:

1. Состояние поверки.

2. Значимость типа в конфигурации.

3. Источник значения.

4. Значимость значения.

Предупреждение

Цвет элемента определяется состоянием поверки.

Состояние поверки

Определяет, нуждается ли источник измерений, описывающийся этой переменной, в поверке или нет и длительность интервала до следующей поверки.

: В поверке не нуждается

Устанавливается для переменных, не связанных со средствами измерения.

: Нуждается в поверке, поверен.

Устанавливается для переменных, связанных со средствами измерения, поверенными.

: Нуждается в поверке, должен быть поверен через длительный интервал.

Устанавливается для переменных, связанных со средствами измерения, которые должны быть поверены через длительный интервал.

: Нуждается в поверке, должен быть поверен через короткий интервал.

Устанавливается для переменных, связанных со средствами измерения, которые должны быть поверены через короткий интервал.

: Нуждается в поверке, не поверен.

Устанавливается для переменных, связанных со средствами измерения, дата поверки которых просрочена.

Значимость типа в конфигурации

Определяет то, как переменная сконфигурирована. Переменная является метрологически значимой только в том случае, если и протокол, и тип сигнала, использованные при ее описании, являются метрологически значимыми.

• Не является метрологически значимым.

• Используется метрологически значимый тип сигнала.

• Используется метрологически значимый протокол связи.

• Используется метрологически значимый и тип сигнала и протокол связи.

Источник значения

Определяет тип источника, который передал это значение серверу РТС.

Может принимать одно из следующих значений:

• Автоматически

  Значение создано сервером РТС. Такое состояние значения устанавливается, к примеру, для всех переменных при запуске сервера РТС до получения первого значения от источников связи или при потере связи с зарегистрированным источником данных.

  Значения этого типа не являются измерениями.

• Источником данных

  Значение получено от клиента, зарегистрированного как источник данных. Зарегистрированными источниками данных могут быть ОРС клиент и специализированное ПО связи, получающее данные от средств измерения.

  Значения этого типа являются измерениями.

• Клиентом

  Значение получено от клиента, не являющегося источником данных. Примером таких клиентов могут быть: ОБОЛОЧКА, при передаче команд управления или Эмулятор Данных.

  Значения этого типа не являются измерениями.

• Скриптом

  Значение сформировано в результате выполнения автоматических алгоритмов на сервере РТС.

  Такие значения могут быть созданы при автоматическом вычислении формул и для авто-сохраняемых значений сервером РТС.

  Значения этого типа не являются измерениями.

• Вручную

  Значение было создано пользователем, с помощью ручного ввода значения в сервере РТС, ОБОЛОЧКЕ, Эмуляторе или Отладчике Данных.

  Значения этого типа не являются измерениями.

Значимость значения

Метрологическая значимость измерения

Определяет то, было ли конкретное отображаемое значение получено от сертифицированного средства измерения или нет.

Измерение может быть значимым или нет не зависимо от значимости в конфигурации. Общая значимость измерения определяется значимостью конфигурации и значимостью измерения одновременно.

Может принимать следующие значения:

• Не значимое.

  Устанавливается для значений, которые не были получены непосредственно от средств измерения.

• ЗНАЧИМОЕ.

  Устанавливается для значений, которые были получены непосредственно от средств измерения.
