Просмотр библиотек метрологии#

Утилита MetroView.exe предназначена для просмотра данных библиотек метрологии, которые могут быть использованы в ПО IngortechSCADA.

Для просмотра библиотек метрологии эти библиотеки не должны быть активны или загружены. Утилита позволяет выбрать, загрузить и просмотреть данные любых файлов в формате библиотек метрологии.

По умолчанию, файла библиотек метрологии имеют расширение dat и находятся в базовом каталоге установки основного пакета ПО IngortechSCADA.

При запуске утилита автоматически загружает текущую активную библиотеку метрологии.

Основное окно программы содержит три закладки:

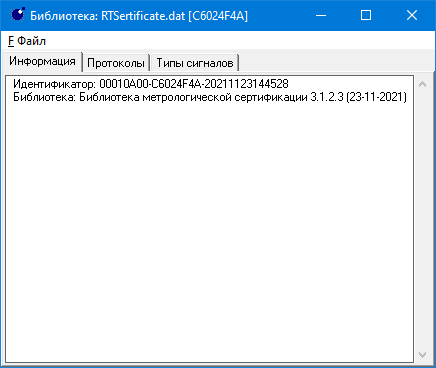

  1. Информация о загруженной библиотеке

../../_images/база1.png

Информация#

На этой закладке отображаются:

  • Метрологический идентификатор библиотеки в соответствии с соответствующим метрологическим сертификатом, полученным для этой библиотеки.

  • Текстовое описание библиотеки, указанное при ее создании.

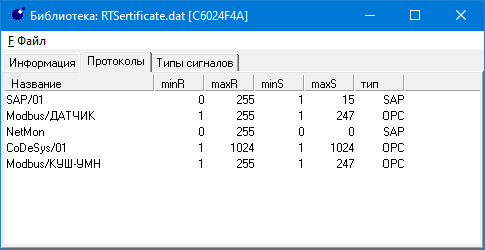

  1. Список протоколов

../../_images/база2.png

Протоколы#

На этой закладке отображается список протоколов, сертифицированных в этой библиотеке.

Название

Наименование протокола.

minR

Минимальное значение поля ring для протокола.

maxR

Максимальное значение поля ring для протокола.

minS

Минимальное значение поля slave для протокола.

maxS

Максимальное значение поля slave для протокола.

тип

Идентификатор протокола в конфигурации IngortechSCADA.

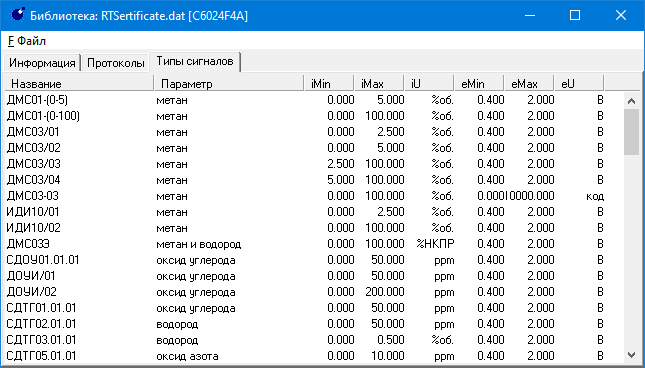

  1. Список типов сигналов

../../_images/база3.png

Типы сигналов#

На этой закладке отображается список типов сигналов, сертифицированных в этой библиотеке.

Название

Наименование типа средства измерения (датчика) соответствующего типу сигнала.

Параметр

Наименование контролируемого параметра.

iMin

Минимум измеряемой инженерной величины.

iMax

Максимум измеряемой инженерной величины.

iU

Наименование инженерной величины.

eMin

Нижняя граница измеряемого электрического диапазона.

eMax

Верхняя граница измеряемого электрического диапазона.

eU

Наименование единиц измерения электрического диапазона.
