Внешние модули

ОБОЛОЧКА использует два типа внешних загружаемых модулей:

1. Модули мнемосхем

   Модули, реализующие элементы интерфейса, использующиеся на мнемосхемах.

2. Функциональные модули

   Модули, которые реализуют функционал, расширяющий возможности ОБОЛОЧКИ.

Информация

Процесс подключения модулей к ОБОЛОЧКЕ описан в разделе «Функции ОБОЛОЧКИ», а их настройка в разделе «Настройки ОБОЛОЧКИ», для каждого модуля индивидуально.

Модули мнемосхем

Модули мнемосхем реализуют элементы интерфейса использующиеся для создания графических элементов мнемосхем.

Предупреждение

Для корректной работы мнемосхем, в ОБОЛОЧКЕ должен быть подключен тот же набор модулей мнемосхем, который был использован при их редактировании.

В противном случае при загрузке мнемосхем будут возникать ошибки, и не загруженные элементы интерфейса мнемосхем будут отсутствовать.

Загрузка мнемосхем

Для загрузки модулей мнемосхем предназначен пункт главного меню ОБОЛОЧКИ Мнемосхемы – Загрузка модулей мнемосхем.

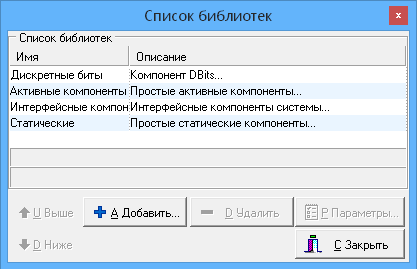

При его выборе появляется стандартный диалог загрузки внешних модулей. В этом диалоге можно загрузить модули, расширяющие функционал мнемосхем.

Информация

В полном объеме назначение и функционал модулей мнемосхем описан в документации пользователя ПО «ДИЗАЙНЕР».

Функциональные модули

Функциональные модули реализуют функционал, расширяющий возможности ОБОЛОЧКИ.

Информация

Процесс подключения модулей к ОБОЛОЧКЕ описан в разделе «Загрузка функциональных модулей», а их настройка в разделе «Функциональные модули» в разделах каждого модуля.

Модули в основном комплекте ПО

• Менеджер файлов

• Проверка конфигурации

• Просмотр архивов

• Журналы

• Тренд переменных

• Списки переменных

• Новые переменные

• Очистка файлов

• Мульти архив

Дополнительные модули

• Учет оборудования

Полный список модулей

Здесь приведен полный список модулей ОБОЛОЧКИ со ссылкой на раздел модуля и указанием файла библиотеки, который необходимо использовать для его подключения.

Менеджер файлов

rtlBrowser.bpl

Интерфейс для обмена файлами между рабочим местом ОБОЛОЧКИ и хранилищем на РТС сервере.

Проверка конфигурации

rtlCfgCheck.bpl

Отображение изменений при смене конфигураций, изменения при получении значений новых переменных, сохранение отчета о различиях конфигураций.

Просмотр архивов

rtlHistory.bpl

Получение архивных данных для переменных за указанный промежуток времени, печать графиков, сохранение данных в различных форматах, формирование отчетов.

Журналы

rtlJournal.bpl

Ведение электронных версий технологического, системного и журнала управления.

Индикация тревог, квитирование необходимых событий оператором ОБОЛОЧКИ.

Тренд переменных

rtlTrend.bpl

Отображение данных реального времени для нескольких переменных на одном поле с единой временной шкалой, печать графиков, сохранение отображаемых данных.

Списки переменных

rtlVarList.bpl

Отображение списка переменных конфигурации в группах по типам, с возможностью поиска и фильтрации.

Новые переменные

rtlNewVars.bpl

Отображение изменения в данных переменных при получении новых значений.

Очистка файлов

rtlClearFiles.bpl

Автоматизация процесса очистки диска от временных файлов по различным условиям.

Мульти-архив

rtlMultiArch.bpl

Отображение единого, универсального графика архивных значений для нескольких переменных на одном поле; печать графиков; настройка способов отображения каждой переменной; сохранение и загрузка готовых наборов переменных.

Учет оборудования

rtlSensors.bpl

Управление жизненным циклом оборудования и контроль даты поверки.

Предупреждение

Модуль входит в состав дополнительного пакета «Учет оборудования».
