Оболочка оператора#

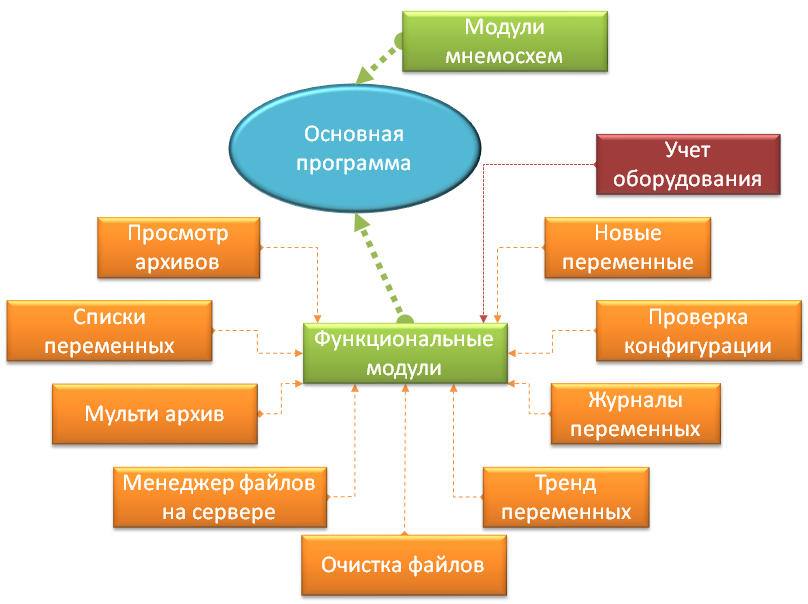

ОБОЛОЧКА является модульным программным продуктом, который состоит из основной программы, реализующей основной функционал связи с сервером РТС и получения значений и позволяющей загружать внешние модули, реализующие дополнительные функции.

В настоящем руководстве описаны все существующие на текущий момент Функциональные модули, которые могут быть использованы в ОБОЛОЧКЕ, вне зависимости от того поставляются они в основном комплекте или в составе дополнительных компонентов.

ОБОЛОЧКА является основным средством отображения информации программного комплекса IngortechSCADA для рабочих мест пользователей и предназначена для отображения архивных и данных реального времени, обрабатываемых сервером РТС.

Информация

Не накладывается никаких ограничений на количество копий ОБОЛОЧКИ, установленных на один или несколько компьютеров, а также на количество ОБОЛОЧЕК, которые устанавливают соединение с сервером РТС одновременно.

Назначение#

ОБОЛОЧКА является средством отображения получаемой информации на рабочих местах пользователей системы.

ОБОЛОЧКА – это основной инструмент для доступа к данным программного комплекса IngortechSCADA различных специалистов для решения разнообразных задач.

  • Технический руководитель / главный инженер

    • Ознакомление с информацией об аэрогазовой обстановке в условиях горно-технологического объекта.

    • Ознакомление с информацией о состоянии основного и вспомогательного технологического оборудования.

  • Горный диспетчер / Диспетчер

    • Контроль состояния основного и вспомогательного технологического оборудования в условиях горно-технологического объекта.

    • Осуществление централизованного управления технологическим оборудованием и аппаратами электроснабжения.

  • Оператор АГК

    • Контроль аэрогазового состояния горно-технологического объекта.

    • Контроль состояния вентиляционного оборудования (сооружений) и аппаратов электроснабжения.

    • Выявление причин возникновения опасных аэрогазовых состояний (повышение концентрации метана, оксида углерода, других опасных и вредных газов, нарушение проветривания).

    • Принятие мер по нормализации аэрогазового состояния.

    • Обнаружение пожаров.

    • Выявление признаков ранних стадий возникновения пожаров.

    • Осуществление централизованного управления вентиляционным и другим оборудованием, используемым для поддержания безопасного аэрогазового режима в условиях горно-технологического объекта.

    • Выявление неисправностей и недостатков в работе технических средств.

    • Формирование отчетов.

  • Механик участка АБ

    • Ознакомление с информацией об аэрогазовой обстановке в условиях горно-технологического объекта.

    • Ознакомление с информацией о состоянии основного и вспомогательного технологического оборудования, вентиляционного оборудования (сооружений) и аппаратов электроснабжения.

    • Выявление неисправностей и недостатков в работе технических средств.

Использование#

Для корректной работы программы необходимо выполнение следующих условий:

  1. К ОБОЛОЧКЕ должны быть подключены все Функциональные модули и модули мнемосхем функции которых необходимы на этом рабочем месте.

  2. Все подключенные модули должны быть настроены в соответствии с требованиями службы эксплуатации.

  3. Должен быть обеспечен доступ с использованием протокола TCP/IP к серверу РТС данные которого будут использоваться в работе.

  4. Сервер РТС должен иметь настроенную конфигурацию для всего контролируемого объекта.

  5. На сервере РТС должны находиться все дополнительные используемые в конфигурации данные для обеспечения функций пользователя на его рабочем месте:

  • Файлы мнемосхем.

  • Файлы звуков и изображений.

  1. Актуальная конфигурация на сервере РТС должна содержать данные для описания прав доступа используемого рабочего места.

  2. Пользователь должен знать параметры авторизации, которые он будет использовать при подключении к серверу РТС.

Функции#

Программа ОБОЛОЧКА реализует такие функции как:

  • Подключение к серверу РТС.

  • Загрузка модулей и интерфейс для взаимодействия пользователя с ними.

  • Периодическое получение новых значений.

  • Загрузка и настройка внешних модулей системы.

  • Отображение мнемосхем.

Функционал ОБОЛОЧКИ расширяется за счет функциональных модулей, которые реализуют такие функции как:

  • Просмотр архивов переменных.

  • Создание трендов значений.

  • Учет оборудования и контроль сроков поверки.

  • Отображение списков переменных с фильтрацией и поиском.

Полный набор функций всех модулей описан в разделе «Функциональные модули», для каждого существующего модуля отдельно.

Установка#

ОБОЛОЧКА поставляется в составе основного дистрибутива системы IngortechSCADA (раздел «Установка системы»).

В комплект установки входит набор базовых модулей, так же к ОБОЛОЧКЕ можно подключить дополнительные функциональные модули из комплектов дополнительных пакетов ПО.
