Отладчик данных#
Утилита rtVarDebug.exe «Отладчик данных» предназначена для ручной эмуляции новых значений.
Основное применение этой утилиты - проверка работоспособности алгоритмов обработки, выявление проблем при интерпретации значений и эмуляция реальных ситуаций при исправлении ошибок или повторение проблемных ситуаций.
Предупреждение
Утилита Отладчик данных не предназначена и не может быть для использования на реальном объекте.
Значения, создаваемые этой утилитой проходят все этапы обработки так же как реальные измерения. Эти значения попадут всем подключенным к серверу клиентам и будут сохранены в базу данных.
Основное отличие значений создаваемых с помощью отладчика в том, что они имеют флаг источника значений установленный в величину «Вручную». Этот флаг будет передан вместе со значением всем клиентам и сохранен в базе данных. Состояние источника значений можно увидеть на окне информации о переменной, на трендах и графиках архивов.
Информация
В связи с тем, что значения созданные в утилите Отладчик данных легко отличить от реальных значений, не имеет никакого смысла использовать эту утилиту для создания фальшивых значений для реального оборудования.
Ключи командной строки#
Использование командной строки для передачи данных программе описано в разделе «Ключи командной строки».
Утилита rtVarDebug.exe поддерживает следующие ключи командной строки:
rtVarDebug.exe [КОМАНДА]
|
Указывает имя, которе будет использоваться для создания лог файла программы. Если в качестве имени указано имя «-» (знак минуса), то ведение лог файла будет запрещено. |
|
Если указан, то ведение лог файла будет запрещено. Этот ключ имеет приоритет перед ключом |
|
Устанавливает имя копии программы. Указанное имя будет выведено в заголовок основного окна программы. Этот ключ удобно использовать в случае, если возможен запуск нескольких копий программы для того, чтобы их различать. |
|
Если указан, то после запуска утилита автоматически запустит выполнение своей основной задачи. |
Основное меню#
Основное меню утилиты Отладчик данных состоит из одного пункта.
В этом меню располагаются следующие элементы:
Запустить / Остановить
Запускает или останавливает, если уже запущена основную функцию программы.
При запуске устанавливает соединение с настроенным сервером РТС, получает текущую конфигурацию и отображает список переменных на центральном поле основного окна.
Для каждого элемента списка переменных можно посмотреть информацию о переменной и установить ее значение.

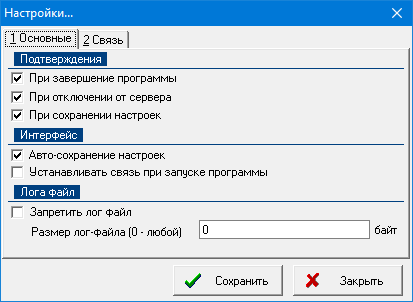

Диалог настроек#
|
|
Подтверждения
При завершении программы
Если
, то при завершении программы будет задан вопрос для подтверждения операции.
При отключении от сервера
Если , то при отключении от сервера будет задан вопрос для подтверждения операции.
При сохранении настроек
Если , то при сохранении настроек будет задан вопрос для подтверждения операции.
Интерфейс
Авто-сохранение настроек
Если , то при завершении программы текущие настройки будут автоматически сохранены.
Устанавливать связь при запуске программы
Если , то при запуске программы будет предпринята попытка запуска с текущими настройками доступа к серверу РТС.
Лог файл
Запретить лог файл
Если , то при работе программы лог файл не создается.
Размер лог файла
Устанавливает лимит размера лог файла. При достижении указанной величины лог файл будет удален и начат заново.

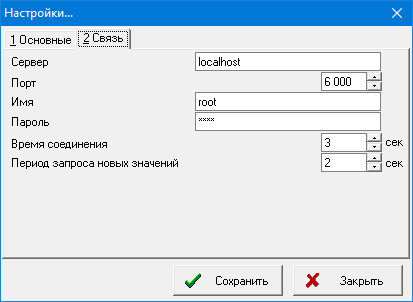

Связь
Сервер / Порт
Адрес сервера РТС для установки связи.
Имя / Пароль
Параметры учетной записи, которая будет использоваться для доступа к серверу РТС.
Время соединения
Устанавливает лимит на время соеднения с сервером. Если операция соединения выполняется дольше указанного значения, то она будет прервана с ошибкой.
Период запроса значений
Устанавливает период с которым будут запрашиватьс новые значения с сервера РТС.

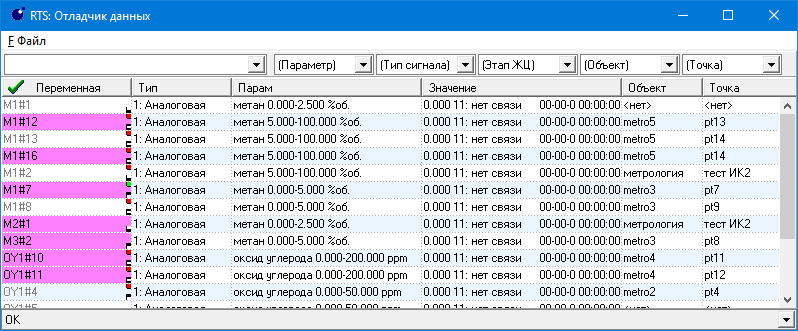

Основное окно#
Основное окно утилиты «Отладчик Данных» представляет собой стандартный для ПО IngortechSCADA список переменных. В списке доступны все функции по фильтрации и поиску, которые реализует список переменных.
На любом элементе списка можно нажать правую кнопку мыши. При этом будет отображено меню для выбранной переменной.
Это меню содержит следующие пункты:
Имя выбранной переменной.
Данные переменной
При выборе этого пункта будет отображено стандартное для ПО IngortechSCADA окно с информацией о переменной.
Установить значение
При выборе этого пункта будет отображен стандартный для ПО IngortechSCADA диалог для ввода параметров нового значения переменной.

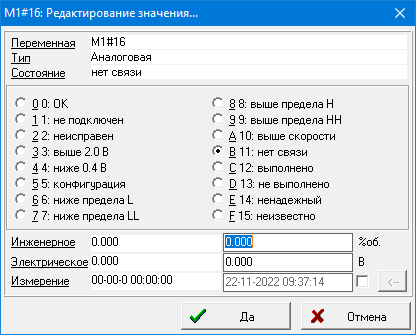

Установка значения#
При выборе пункта Установить значение из контекстного меню списка переменных или при двойном нажатии левой кнопки мыши на строке списка отображается стандартный для ПО IngortechSCADA диалог для ввода параметров нового значения переменной.
Назанчеие полей и способ их использования описан в разделе «Установка значения переменной».

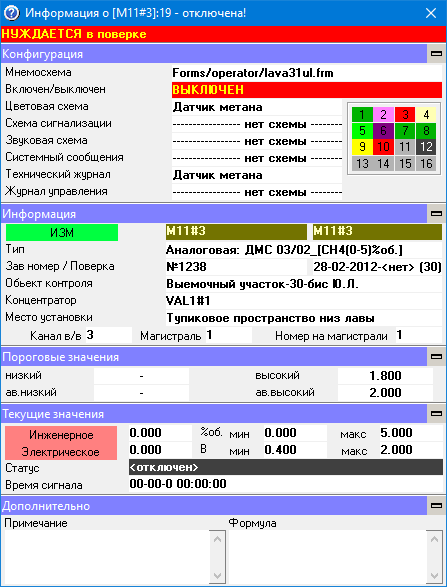

Просмотр информации о переменной#
При выборе пункта Данные переменной из контекстного меню списка переменных будет отображено стандартное для ПО IngortechSCADA окно с информацией о переменной.
Структура окна и данных его элементов описана в разделе «Информация о переменной».
