[?] Конфигуратор (rtConfig)#

Предупреждение

В настоящее время документация в этом разделе дорабатывается.

Если Вам необходима документация по этой теме, то просьба сообщить об этом.

Конфигуратор предназначен для редактирования структуры данных, описывающей набор средств измерения, переменных, их характеристик и общее описание объекта эксплуатации - КОНФИГУРАЦИИ.

Использование#

Конфигуратор предназначен для редактирования структуры данных, описывающей набор средств измерения, переменных, их характеристик и общее описание объекта эксплуатации - КОНФИГУРАЦИИ.

Конфигурация хранится на сервере РТС, который предоставляет доступ к ее данным таким утилитам как Оболочка Оператора и другим клиентам программного комплекса IngortechSCADA.

Конфигурация состоит из набора таблиц, каждая из которых может содержать ноль (0) или более записей с данными одинаковой структуры.

К примеру, таблица «Точки контроля» содержит записи о точках контроля, использующихся в текущей конфигурации. Эта таблица может содержать произвольное количество записей, каждая из которых описывает одну точку контроля.


../../_images/tables-list.png

Конфигурирование данных в Конфигураторе происходит «снизу вверх».

В первую очередь заполняются таблицы-справочники расположенные в нижней части списка таблиц. В них заполняются данные для таблиц более верхнего уровня.

Постепенно, по мере заполнения таблиц данными, переходят к таблицам все более высокого уровня.

Окончательным результатом конфигурирования являются две верхние таблицы, описывающие контроллеры и переменные.

Все таблицы разделены на группы, объединяющие таблицы сходного типа.

Назначение данных в каждой таблице определяется названием таблицы.

Так таблица с названием «Переменные» содержит список переменных и средств измерения, таблица с названием «Объекты контроля» содержит список контролируемых технологических объектов на текущем объекте эксплуатации, а таблица «Звуковые схемы» содержит список связей звуковых оповещений для различных состояний переменной.

Предупреждение

Каждая таблица конфигурации может содержать не более 65000 записей.

Аналогично устроены все остальные таблицы из которых состоит конфигурация - каждая таблица содержит набор однотипных описаний элементов описывающих определенный тип данных конфигурации.

Элементы записей различных таблиц могут ссылаться на записи из других таблиц. Каждая такая ссылка устанавливает связь между полем в записи одной таблицы и записью в другой таблице.

Так, к примеру, запись с данными о переменной таблицы Переменные может ссылаться на запись из таблицы Цветовые схемы, делая возможным указать для этой переменной какую именно цветовую схему из содержащихся в таблице «Цветовые схемы» использовать для цветовой индикации этой переменной в списках переменных на графиках, трендах и на объектах мнемосхем.

Конфигуратор позволяет создавать наполнение (редактировать, добавлять новые и удалять существующие записи) для всех таблиц из которых состоит конфигурация РТС.

Конфигуратор позволяет:

  • Редактировать данные конфигурации.

  • Сохранять и загружать данные конфигурации из локальных файлов.

  • Отправлять конфигурацию на сервер РТС.

  • Получать данные текущей используемой конфигурации с сервера РТС.

Основное окно#

Основное окно Конфигуратора состоит из шести областей.

../../_images/148.png

1. Основное меню

Предоставляет доступ к основным функциям программы.

../../_images/235.png

Программа

Содержит типовые, общие для всего ПО, функции утилиты:

Настройки:

Открывает окно настроек утилиты.

Сохранить:

Сохранение всех настроек утилиты.

Окно сообщений:

Окно отображает стандартное окно сообщений, создаваемых при работе программы.

О программе:

Отображает стандартный диалог О Программе.

Выход:

Завершение работы программы.

Конфигурация:

Содержит функции для работы с файлами конфигурации, отправки и получения данных конфигурации с сервера РТС.

Работа с конфигурациями описана в разделе Работа с файлами конфигурации.

Таблицы

Содержит элементы для переключения между таблицами конфигурации в виде выпадающего меню.

Редактирование

Содержит функции для манипулирования записями текущей таблицы и ее данными.

Утилиты

Содержит набор инструментов для управления данными конфигурации.

2. Кнопки перехода и редактирования записи

Эта область содержит элементы для навигации по записям текущей таблицы, добавления и удаления записей, подтверждение и отмену редактирования данных записи. Эти функции описаны в разделе Кнопки перехода и редактирования записи.

3. Список таблиц.

Отображает список таблиц конфигурации в виде выпадающего меню.

4. Область полей записи

Область с набором элементов содержащих данные текущей выбранной записи текущей таблицы.

Каждая таблица содержит уникальный набор данных для редактирования и индивидуальный набор элементов интерфейса. Интерфейс для каждой таблицы описан в соответствующем разделе главы «»Список таблиц».

5. Список записей

Область со списком записей текущей таблицы с возможностью поиска и группировки. Интерфейс списка записей одинаковый для любой таблицы и описан в разделе «Список записей таблицы». Каждая таблица содержит уникальный набор способов группировки и список колонок с данными. Уникальные элементы для каждой таблицы описаны в соответствующем разделе главы «»Список таблиц».

6. Дневник работы

Стандартный для ПО IngortechSCADA список сообщений генерируемых Конфигуратором во время работы.

Информация

Набор полей в Области полей записи и информация отображаемая в Списке записей зависят от выбранной таблицы и описаны в разделе «Список таблиц» для каждой доступной в конфигурации таблицы.

Список записей таблицы#

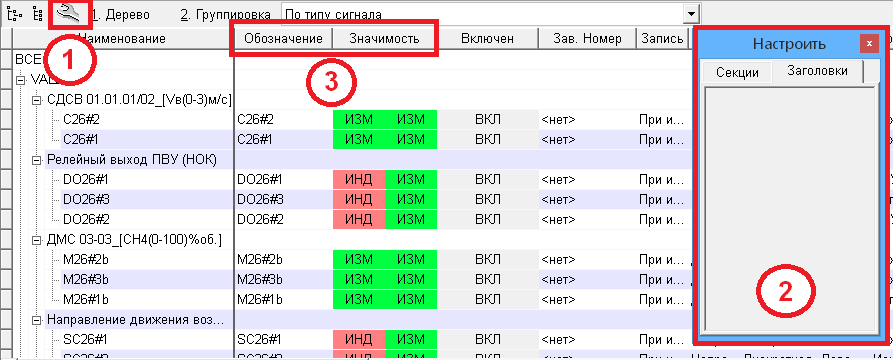

Область списка записей таблиц состоит из заголовка и списка записей текущей таблицы сгруппированных в соответствии с текущим выбранным способом группировки.

Заголовок списка записей

../../_images/971.png

Набор полей заголовка для всех типов таблиц одинаков и включает в себя следующие элементы:

  • КНОПКИ_ДЕРЕВА

Кнопки сжать/расширить.

Используя данные кнопки можно сворачивать и раскрывать дерево записей списка.

Сжатие списка происходит до уровня выбранного в поле Группировка.

  • Группировка

ГРУППИРОВКА

Выбор типа группировки строк таблицы.

Выбор осуществляется из выпадающего списка, который автоматически формируется в каждой таблице.

У таблиц, для которых предусмотренна возможность группировки, типы группировок разные и описаны для каждой таблицы отдельно.

Список

88

Список дает возможность выбора записи в текущей таблице по имени указанному в поле Название в области полей записи.

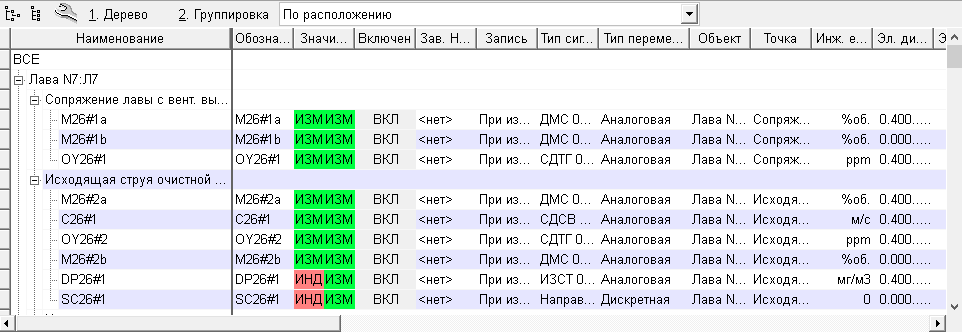

Список записей таблицы

Список записей содержит список всех записей текущей выбранной таблицы.

89

Наименования и число столбцов индивидуально для каждой таблицы и описано в соответствующих разделах таблиц.

Все строки сгруппированы в зависимости от типа выбранного в поле Группировка заголовка области.

В таблицах, включающих средства измерения в списке присутствует индикатор метрологической значимости:

ИЗМ:

Средство измерения метрологически значимое.

ИНД:

Средство измерение не является метрологически значимым.

Информация

Если на запись этой таблицы может быть ссылка (например на записи таблицы «Типы сигналов» ссылаются записи из таблицы «Переменные») и в конфигурации нет записей, которые ссылаются на какую-либо запись текущей таблицы, то данные для этой записи будут отображаться серым цветом.

Для удаления всех записей таблиц на которые отсутствуют ссылки (которые не используются в конфигурации), предназначен инструмент Оптимизация таблиц.

Диалог настроек#

Настройки утилиты располагаются в меню Программа.

  • Настройка отображения и расположения областей в окне программы осуществляется через пункты Программа‣Расположение.

../../_images/194.png
Показывать панель таблиц:

Включение или выключение данной настройки влияет на отображение в окне Конфигуратора области списка таблиц.

Вертикальное расположение:

Если вкл, то области полей записи и списка записей будут располагаться в окне программы вертикально, параллельно друг другу.

Если выкл, то области полей записи и списка записей будут располагаться в окне программы горизонтально друг под другом.

Диалог настроек программы вызывается через пункт меню Программа‣Настройки 20.

Настройки утилиты разделены на три группы:

  • Настройки

  • Подтверждения

  • Редактирование

Настройки

../../_images/2211.png

На вкладке Настройки располагаются настройки для:

  • Параметров связи с сервером.

  • Параметров подтверждений программы.

  • Параметры работы ОРС.

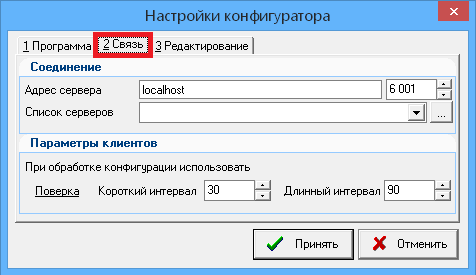

Соединение

../../_images/236.png
Адрес сервера:

IP-адрес и порт связи с сервером РТС.

Информация

Адрес сервера может быть указан в любом формате, который позволяет сопоставить указанное имя IP адресу в сети.

Список серверов:

Отображает список заранее сконфигурированных адресов РТС серверов.

Работа с конфигурацией списка серверов описана в разделе Диалог установки соединения.

Сохранять отправляемую конфигурацию:

Если вкл, то созданная или отредактированная конфигурация будет сохраняться на локальном компьютере с именем указанным в поле Файл.

Выбор папки для сохранения файла конфигурации осуществляется с помощью нажатия кнопки 29. При этом открывается стандартный диалог выбора папки.

При обработке конфигурации использовать:

Поверка, Короткий / Длинный интервал

В данной пункте устанавливаются интервалы предупреждений об обязательной поверке средств измерения.

Эти параметры используются при формировании отчетов ЭЖЦ, описанным в разделе пакета Учет оборудования.

В настройках Конфигуратора можно установить любые значения для локального использования, однако при установке соединения с сервером РТС для передачи или получения конфигурации эти параметры будут автоматически обновлены на установленные на сервере.

Система

../../_images/303.png
Сохранять настройки при завершении программы:

Если вкл, то при завершении работы программы настройки произведенные в окне Настройки конфигуратора будут автоматически сохранены.

Использовать сжатие данных при сохранении конфигурации:

Определяет, будет ли использоваться сжатие данных при сохранении данных конфигурации в файл.

Если вкл, то данные конфигурации будут сжаты для уменьшения размера файла.

ОРС

../../_images/3111.png
Отображать только простые типы переменных:

Производит фильтрацию доступных для выбора тегов ОРС при выборе из диалога тегов ОРС на странице «Переменные».

Если вкл, то в списке тегов будут отображаться только простые типы данных, значения которых может быть преобразовано в число. Составные типы данных типа структур и массивов, а так же строковые значения в списке отображаться не будут.

Если выкл, то в списке тегов будут отображаться все теги. предоставляемые сервером ОРС.

Подтверждения

../../_images/327.png

На закладке Подтверждения настраиваются выведение на экран системных окон для подтверждения выполняемых команд.

Редактирование

../../_images/333.png

Цвета

../../_images/2161.png
Включенный / Выключенный объект:

В данных пунктах можно установить цвета, которые будут соответствовать включенному и выключенному объекту в таблице Основное.

../../_images/342.png
Установить / Сбросить / Не изменять тревогу:

В данных пунктах можно установить цвета, которые будут соответствовать статусам тревог в отчете Схемы, в разделе Схемы тревог.

../../_images/352.png

Шаблоны

../../_images/2171.png

Символы, которые будет использоваться при автоматическом создании имен.

Специальные символы используются при создании шаблонов имен в следующих таблицах конфигуратора:

  • Таблицы Типы, разделы Тип сигналов и Тип контроллеров

  • Таблица Основное, разделы Переменные и Контроллеры.

При создании шаблона 36 используются произвольные символы и специальные сочетания символов.

Произвольные символы будут непосредственно использоваться при создании имени, то есть использоваться в наименовании в том виде, в котором внесены в шаблон.

Специальные символы описывают позицию, на которой будет указана специальная информация. Например, номер входа или выхода, к которому подсоединена переменная или номер контроллера, контролирующего переменную.

Специальные сочетания состоят из двух символов: «%» - обозначает начало сочетания, и следующим за ним символом, обозначающим тип специальной информации, которая будет указана в этом месте имени.

В данный момент существуют следующие типы специальной информации:

  • «^» - номер входа или выхода к которому подсоединена переменная.

  • «@» - номер контроллера, обслуживающего переменную.

  • «R» - адрес контроллера (ring), обозначается символом.

  • «S» - номер луча контроллера (slave), обозначается символом.

Обозначение

../../_images/2181.png

Синхронизировать «Название» и «Обозначение» переменных, Синхронизировать «Название» и «Обозначение» контроллеров

Если вкл, то после внесения информации в поле «Название» и переходе на следующее поле, информация из поля «Название» автоматически дублируется в поле «Обозначение».

Настройка используется для таблицы Основное, в разделах Переменные и Контроллеры.

Интерпретировать дублирование обозначений как ошибку

Данная настройка предназначена для проверки на уникальность обозначения контроллер+переменная.

Управление настройкой позволяет проверять уникальность пары «обозначение контроллера» + «обозначение переменной» перед:

  • Сохранением файла конфигурации.

  • Отправкой данных на сервер.

Предупреждение

Связка контроллер+переменная в конфигурации должна быть уникальной.

Если пункт настройки вкл, то дублирование связки «Контроллер+переменная» интерпретируется как ошибка.

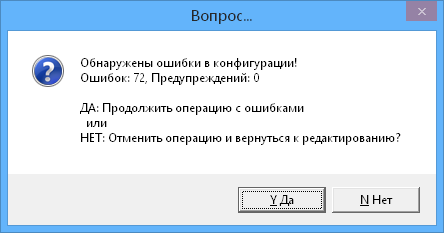

Если настройка установлена в «Ошибка», то при попытке отправить конфигурацию на сервер или сохранить ее в файл, при обнаружении не уникальных обозначений будет выведено сообщение, а выполняемая операция отменена.

../../_images/2151.png

Если пункт настройки выкл, то дублирование связки «Контроллер+переменная» интерпретируется как предупреждение.

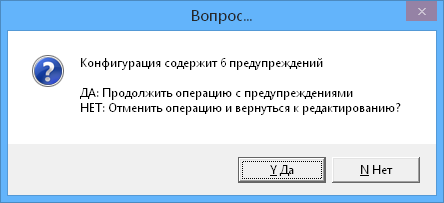

Если настройка установлена в «Предупреждение», то при попытке отправить конфигурацию на сервер или сохранить ее в файл, при обнаружении не уникальных обозначений будет выведен запрос о продолжении операции.

В случае отмены данные о не уникальных описаниях добавлены в стандартный список ошибок конфигуратора, выполняемая операция отменена.

В случае подтверждения операции, данные о не уникальных объектах сохранены в лог файл конфигуратора, операция выполнена.

Дубликаты отображаются в стандартном списке сообщений об ошибках в конфигурации:

../../_images/2141.png

Где отображаются название переменной и контроллера и такая же пара уже обнаруженная в конфигурации.

При выборе элемента переходит на запись в списке переменных.

Предупреждение

Конфигурации с ошибками не могут быть сохранены или отправлены.

При загрузке существующих конфигураций из файлов или чтении их с сервера производить действия в соответствии с текущей настройкой.

Список таблиц#

Конфигурация состоит из следующих таблиц (снизу вверх):

Типы#

Основу конфигурации составляют данные объединенные в группу Типы. Эти данные описывают базовые типы данных конфигурация.

Основу конфигурации составляют следующие базовые типы:

Типы точек контроля#

Таблица Типы точек контроля содержит записи с наименованиями групп точек контроля, объединенных каким либо общим признаком. Например, по местоположению («На входе в Лаву», «В струе проветривания», «На выходе» и т.д.), по функциональным или другим признакам.

Группировка точек контроля - это средство для облегчения манипулирования набором точек, который может быть очень большим и служит для упрощения работы пользователя.

Группы точек используются для облегчения выбора точек при заполнении данных таблицы «Объекты контроля» и при отображении списка на странице Точки контроля.

Информация

  • Таблица Типы точек контроля является основой для таблицы Точки контроля.

  • Программная структура записи этой таблицы описана в разделе Типы точек контроля.

Поля записи

../../_images/751.png

Запись таблицы состоит из следующих полей:

Название ОБЯЗАТЕЛЬНОЕ

Текстовое название типа, по которому будут группироваться точки контроля.

Список записей таблицы

Информация

Структура области записей описана в разделе Список записей таблицы.

Группировка

Группировки у типов точек контроля нет.

В области записей отражаются все внесенные строки.

Колонки данных записи

Название:

Наименование типа точки контроля.

Типы сигналов#

Таблица Типы сигналов предназначена для создания списка используемых в конфигурации типов сигналов.

Структура записи этой таблицы описана в разделе Типы сигналов.

Каждый тип сигнала характеризуется такими параметрами как:

  • тип переменной;

  • контролируемый параметр;

  • диапазон и единицы измерения контролируемого параметра;

  • диапазон и единицы измерения выходного электрического параметра;

  • технические характеристики устройства;

  • параметры поверки;

  • шаблон наименования.

В таблице Переменные при определении свойств переменной указывается ссылка на тип сигнала определяющий тип и параметры значения для этой переменной.

Поля записи

../../_images/731.png

Запись таблицы Типы сигналов состоит из четырех блоков информации:

  • Общая информация.

  • Технические характеристики.

  • Дополнительные параметры.

  • Автоматизация.

Общая информация

../../_images/741.png

Название ОБЯЗАТЕЛЬНОЕ

В поле указывается наименование (обозначение) типа сигнала.

Если тип сигнала является метрологически значимым, то его наименования обязательно должно совпадать с наименованием приведенным в таблице метрологии.

Список метрологически значимых типов датчиков приведен в выпадающем списке в левом верхнем углу поля.

../../_images/781.png

Этот список загружается из текущей библиотеки метрологии и может отличаться в разных библиотеках.

Предупреждение

Разные библиотеки метрологии могут содержать несовместимый друг с другом набор типов датчиков, поэтому может возникать ситуация, когда один и тот же тип может быть значим при использовании одной библиотеки и не значим при использовании другой.

Во избежание ошибок конфигурирования и неправильной интерпретации значений оборудования, при создании конфигурации необходимо использовать именно ту библиотеку метрологии, которая используется на объекте.

79

Переменная является метрологически значимым средством измерения.

80

Переменная не является метрологически значимой.

В случае, если описывается тип сигнала для не значимой переменной ее наименование может быть любым текстом, понятным специалисту при работе с конфигурацией.

Контролируемый параметр ОБЯЗАТЕЛЬНОЕ

В поле указывается физический контролируемый параметр.

В случае, если тип описывает физический датчик, в этом поле должно быть указано наименование измеряемой величины.

В случае, если описывается переменная не связанная с оборудованием, содержимое этого поля может быть любым.

Тип переменной ОБЯЗАТЕЛЬНОЕ

../../_images/771.png

Тип переменной описывает способ представления значения переменной. Все типы используемые в ПО IngortechSCADA описаны в разделе типов переменных.

Технические характеристики

../../_images/813.png

Блок технических характеристик должен быть заполнен для метрологически значимых средств измерения в соответствии с данными паспорта оборудования.

При выборе средства измерения из таблицы метрологии - технические характеристики заполняются автоматически.

Если средство измерения не является метрологически значимым, то данные этого блока должны быть заполнены в соответствии с характеристиками значений, которые планируется использовать для этого типа сигнала.

Предупреждение

Значение этих полей используются только для переменных с типом «Аналоговая».

Для дискретных переменных значения этих полей не используются и носят информационный характер.

Даже если этот тип планируется использовать для переменной не связанной с реальным оборудованием, эти поля должны быть заполнены с учетом фактических значений для этого типа т.к. значения этих полей используются в ПО для определения выхода за пределы контролируемого диапазона.

В случае указания неправильных значений, при выходе за пределы указанных значений для переменной будут установлены статусы «VARS_A_M_V» или «VARS_A_L_V».

Контролируемый (инженерный) параметр

Минимум / Максимум

УСЛОВНО ОБЯЗАТЕЛЬНОЕ - Это поля обязательно, если тип метрологически значимый.

Верхняя/Нижняя границы диапазона преобразования в инженерных единицах.

Значения этого поля заполняются для аналоговых типов исходя из параметров оборудования или области использования переменной. Для дискретных типов значение может быть любым.

Размерность

УСЛОВНО ОБЯЗАТЕЛЬНОЕ - Это поля обязательно, если тип метрологически значимый.

Инженерные единицы измерения, например, % об. для метана, м/с для скорости воздуха, млн-1 для оксида углерода и т. п..

Значения этого поля заполняются для аналоговых типов исходя из параметров оборудования или области использования переменной. Для дискретных типов значение может быть любым.

Электрический параметр

УСЛОВНО ОБЯЗАТЕЛЬНОЕ - Это поля обязательно, если тип метрологически значимый.

Минимум / Максимум

Верхняя/Нижняя границы диапазона преобразования в электрических единицах, например, 0,4 В для датчиков температуры воздуха, 5 мА для датчиков комплекса аппаратуры «Метан».

Значения этого поля заполняются для аналоговых типов исходя из параметров оборудования или области использования переменной. Для дискретных типов значение может быть любым.

Размерность

УСЛОВНО ОБЯЗАТЕЛЬНОЕ - Это поля обязательно, если тип метрологически значимый.

Единицы измерения электрического сигнала, например, В для датчиков скорости воздуха, мА для датчиков комплекса аппаратуры «Метан» и т.п.

Значения этого поля заполняются для аналоговых типов исходя из параметров оборудования или области использования переменной. Для дискретных типов значение может быть любым.

Дополнительные параметры

../../_images/821.png

Дополнительные параметры необязательные для заполнения поля.

Для типов датчиков с аналоговым выходным сигналом данные берутся из Паспорта или Руководства по эксплуатации.

Для типов сигналов не связанных с аналоговыми датчиками, эти поля могут содержать любые значения.

Автоматизация

../../_images/831.png

Блок Автоматизация содержит шаблон наименования переменной, который будет использоваться в таблице «Переменные» при автоматическом создании имени для переменной этого типа.

Шаблон можно вписать вручную в поле или вызвать окно Формат имени нажав на кнопку ?.

../../_images/841.png

Формат шаблонов имен описан в настройках конфигуратора, в разделе Редактирование.

Список записей таблицы

../../_images/851.png

Область служит для отображения созданных записей, а так же дает возможность группировки по определенным признакам.

Группировка

Все:

Группировка не используется, записи отображаются в том порядке, как они создавались в конфигураторе.

По типу:

Группировка по типу переменной.

По параметру:

Группировка по контролируемому параметру.

По метрологической значимости:

Группировка по метрологической значимости. Метрологически значимые типы будут отображаться первыми.

Колонки данных записи

../../_images/891.png
М:

Индикация метрологической значимости.

  • Если средство измерения метрологически значимое, то в колонке будет отражено ИЗМ.

  • Если средство измерение не является метрологически значимым, то будет отображена запись ИНД.

Название:

Наименование типа сигнала указанное в поле Название.

Тип:

Тип переменной.

Инженерный:

Верхняя и нижняя границы инженерного диапазона.

Электрический:

Верхняя и нижняя границы электрического диапазона.

N:

Порядковый номер записи в таблице. Этот номер присваивается каждой записи автоматически и носит справочный характер.

Информация

Структура области записей описана в разделе Список записей таблицы.

Протоколы#

Таблица протоколов содержит список протоколов, используемых каким-либо оборудованием описанным в текущей конфигурации.

Структура записи этой таблицы описана в разделе Протоколы.

Поля записи

../../_images/931.png

Наименование ОБЯЗАТЕЛЬНОЕ

Название протокола, которое не должно повторяться.

Тип протокола

Типы протоколов связи описывают логические характеристики систем связи, которые используются для обмена информацией с контроллерами различного типа.

Это поле должно соответствовать одному из протоколов связи, которые реализованы в Конфигураторе.

../../_images/941.png

В настоящее время в Конфигураторе определены следующие протоколы:

SAP:

Протокол для связи с подземными вычислительными устройствами ПВУ VAL101P и совместимыми с ними.

УСТС:

Протокол для связи с устройствами связи с телеметрическими системами, к которым относятся УСТС «Метан»и УСТС «Ветер».

СПГТ:

Протокол для связи с системой позиционирования СПГТ.

ОРС:

Протокол для связи с использованием технологии ОРС.

Custom:

Пользовательский тип протокола.

При указании типа протокола можно выбрать стандартное значение из списка или указать значение вручную.

Выбранный номер протокола должен соответствовать номеру, который будет использоваться ПО обслуживающим соответствующий протокол.

Протоколы с произвольными номерами (отображаются как Custom) используются некоторыми клиентами для обеспечения работы нескольких клиентов одновременно.

К примеру, ОРС Клиент поддерживает работу нескольких копий программ одновременно. Для реализации этой возможности, в каждой утилите ОРС клиента необходимо указать собственный, уникальный, номер протокола и в конфигурации создать контроллеры для каждого из указанных типов. В этом случае каждая копия ОРС клиента будет обслуживать свой собственный протокол независимо от работы других копий.

Слева от выпадающего списка с типами протоколов находится окно со списком типовых метрологически-значимых протоколов.

В настоящее время доступны следующие типовые протоколы:

  • SAP/01

  • Modbus/ДАТЧИК

  • NetMon

  • OPCModbus/01

  • OPCCoDeSys/01

  • CoDeSys/01

  • Modbus/КУШ-УМН

  • Modbus/01

Информация

В конфигураторе указан общий набор протоколов, определенный в выбранной библиотеке метрологии. Различные версии библиотеки могут содержать различный список допустимых протоколов, поэтому фактический список в конфигураторе может отличаться от приведенного выше.

Значение луча для контроллеров

Минимальный и максимальный номер луча (канала связи) для контроллера.

Это значение указывается в соответствии с паспортом контроллера, для которого создается протокол связи.

Значение адреса для контроллеров

Минимальный и максимальный номер устройства на луче (канале связи), который поддерживает контроллер.

Это значение указывается в соответствии с паспортом контроллера, для которого создается протокол связи.

Список записей таблицы

Все созданные записи в Области полей записи отражаются в области Список записей.

../../_images/951.png

Группировка

Все:

Все строки будут отражены единым списком, так как они создавались в конфигураторе.

По типу:

Строки будут сгруппированы в группы по типу протокола (OPC, SAP и т.д.).

Колонки данных записи

М:

Метрологическая значимость.

Для значимых протоколов будет выводиться ИЗМ, для не значимых ИНД.

Название:

Название протокола как оно указано при создании записи в таблице.

Тип:

Тип протокола.

Луч:

Нижняя и верхняя границы диапазона значений номеров луча (канала измерения).

Адрес:

Нижняя и верхняя границы диапазона возможных адресов переменных.

Предупреждение

Типы протоколов связи должны быть определены раньше, чем определены типы контроллеров.

Информация

Структура области записей описана в разделе Список записей таблицы.

Типы контроллеров#

Структура записи этой таблицы описана в разделе Идентификаторы таблиц.

При определении типов контроллеров необходимо задать уникальное наименование для каждого типа контроллера и количество переменных различных типов, которые могут связаны с контроллером данного типа. Количество переменных определяется количеством аналоговых и дискретных входов и релейных выходов, которые связаны с каждым из применяемых типов контроллеров.

В настоящее время в Конфигураторе используются следующие типовые контроллеры:

  • ПВУ типа VAL101P стандартные и расширенные.

  • УСТС «Метан».

  • УСТС «Ветер».

Подсказка

Параметры, которые необходимо вносить в таблицу типов контроллеров при их определении, приводятся в документации на контроллеры и в иных эксплуатационных документах.

Поля записи

../../_images/961.png

Запись таблицы Тип контроллеров состоит из четырех блоков информации:

  • Общая информация.

  • Технические характеристики.

  • Дополнительные параметры.

  • Автоматизация.

Общая информация

../../_images/1021.png

Название ОБЯЗАТЕЛЬНОЕ

В поле вносится наименованию контроллера.

Например: ПВУ VAL101P или просто VAL101P для подземного вычислительного устройства типа VAL101P, или УСТС-М для устройства сопряжения с телеметрической системой «Метан».

Протокол ОБЯЗАТЕЛЬНОЕ

В поле производится выбор из списка Протоколов связи.

Метрологическая значимость типа контроллеров, обозначаемая в левой верхней части блока, зависит от выбранного протокола.

Технические характеристики

../../_images/1031.png

Переменные

Аналоговые:

В этом поле определяется максимальное количество аналоговых переменных, которые могут быть связаны с данным контроллером.

Дискретные:

В этом поле определяется максимальное количество дискретных переменных, которые могут быть связаны с данным контроллером.

Команды:

В этом поле определяется максимальное количество команд телеуправления, которые могут быть связаны с данным контроллером.

Уведомления:

В этом поле определяется максимальное количество уведомлений на команды телеуправления, которые могут быть связаны сданным контроллером. Количество Уведомлений всегда равно количеству Команд.

Ответы:

В этом поле определяется максимальное количество ответов на команды телеуправления, которые могут быть связаны с данным контроллером. Количество Уведомлений всегда равно количеству Команд

Входы

Аналоговые:

Это поле должно соответствовать количеству реально существующих аналоговых входов контроллера и является необязательным для заполнения.

Дискретные:

Это поле должно соответствовать количеству реально существующих дискретных входов контроллера и является необязательным для заполнения.

Частотные:

Это поле должно соответствовать количеству реально существующих частотных входов контроллера и является необязательным для заполнения.

Кнопки управления:

Это поле должно соответствовать количеству кнопок местного управления, установленных на передней двери контроллера. Это поле является необязательным для заполнения.

Выходы

Аналоговые:

Это необязательный для заполнения справочный параметр, который должен соответствовать количеству реально существующих аналоговых выходов контроллера. В настоящее время аналоговые выходы не реализованы ни на одном из используемых в Конфигураторе контроллеров.

Релейные:

Это необязательный для заполнения справочный параметр, который должен соответствовать количеству реально существующих релейных выходов контроллера.

Частотные:

Это необязательный для заполнения справочный параметр, который должен соответствовать количеству реально существующих частотных выходов контроллера. В настоящее время частотные выходы не реализованы ни на одном из используемых в Конфигураторе контроллеров.

Дополнительные параметры

../../_images/1041.png

Дополнительные параметры необязательные для заполнения поля.

Для типов контроллеров с аналоговым выходным сигналом данные берутся из Паспорта или Руководства по эксплуатации.

Для типов контроллеров не связанных с аналоговыми датчиками, эти поля могут содержать любые значения.

Автоматизация

../../_images/831.png

Блок Автоматизация содержит шаблон наименования контроллера, который будет использоваться в таблице «Контроллеры» при автоматическом создании имени для контроллера этого типа.

Шаблон можно вписать вручную в поле или вызвать окно Формат имени нажав на кнопку ?.

../../_images/841.png

Формат шаблонов имен описан в настройках конфигуратора, в разделе Редактирование.

Список записей таблицы

Все созданные записи в Области полей записи отражаются в области Список записей.

../../_images/1051.png

Группировка

../../_images/1061.png
Все:

Все строки будут отражены единым списком, так как они создавались в конфигураторе.

По протоколу:

Строки будут сгруппированы в группы по типу протокола (OPC, SAP и т.д.).

По метрологической значимости:

Группировка по метрологической значимости. Метрологически значимые типы будут отображаться первыми.

Колонки данных записи

М:

Метрологическая значимость.

Для значимых контроллеров будет выводиться ИЗМ, для не значимых ИНД.

Название:

Название типа контроллеров как оно указано при создании записи в таблице.

Протокол:

Тип протокола.

Перем.:

Максимальное число переменных всех типов, которое может быть связано с данным контроллером.

Вх.:

Общее число входов контроллера.

Вых.:

Общее число выходов контроллера.

Информация

Структура области записей описана в разделе Список записей таблицы.

Схемы#

В отдельную группу Схемы выделены таблицы отображения информации о переменных, которые включают две подгруппы:

Схемы отображения и сигнализации

  • Схемы тревог.

    Эта схема предназначена для указания текстовых строк, для отображения в технологическом, системном и журнале управления в зависимости от состояния измерения.

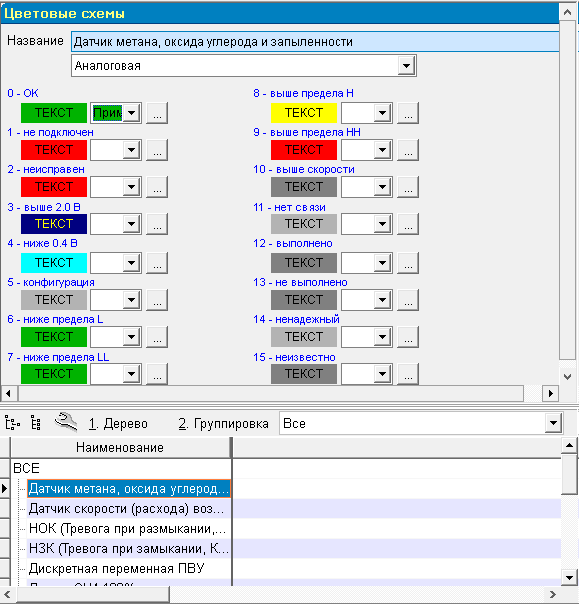

  • Цветовые схемы.

    Эта схема предназначена для описания цвета, которыми отображаются контролируемые параметры на мнемосхемах в зависимости от состояния измерения.

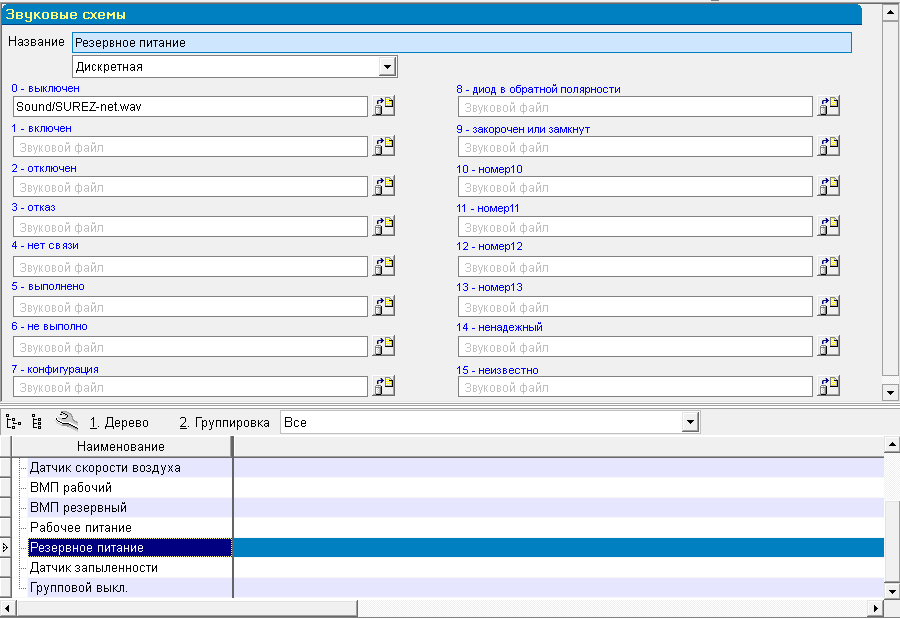

  • Звуковые схемы.

    Эта схема предназначена для указания специальных звуковых эффектов, которые будут воспроизведены при получении измерения в определенном состоянии.

Схемы отображения и сигнализации, применяемые при различных технических и технологических событиях, определяются для различных статусов переменных.

Информация

Использование и расчет звуковых оповещений описано в статье Управление журналами Оболочки оператора.

Журналы

Экранные журналы являются одной из форм отображения информации в ОБОЛОЧКЕ ОПЕРАТОРА.

Схемы журналов определяют, какие надписи будут формироваться в соответствующих журналах при различных технических и технологических событиях в зависимости от статусов переменных.

Схемы тревог#

Схемы тревог определяют порядок формирования звуковых тревожных сигналов на компьютере, на котором функционирует программа.

Структура записи этой таблицы описана в статье Идентификаторы таблиц.

Кроме звуковой (голосовой) сигнализации, в ПО реализована тревожная сигнализация, которая построена на основе использования генерируемых периодически повторяющихся сигналов, но незвуковых файлов.

В ПО у каждой переменной существует счетчик количества тревог, который в ходе работы может увеличиваться или уменьшаться.

Увеличение счетчика тревог переменной должно происходить при предаварийных и аварийных ситуациях и технических отказах.

  • Если значение счетчика тревог для любой из переменных больше 1, то программа генерирует тревожный звуковой сигнал.

  • Если значение тревог для всех переменных равно 0, то тревожный звуковой сигнал не генерируется.

С помощью схем тревог задаются условия увеличения и уменьшения счетчика тревог.

Информация

Схема тревог полностью определяется текущими статусами переменных.

Способ управления счетчика производится выбором состояния для каждого статуса переменной в области полей записи.

Поля записи

../../_images/1091.png

Название ОБЯЗАТЕЛЬНОЕ

Наименование схемы тревог.

Создается вручную оператором.

Привязка созданной схемы к переменной будет осуществляться в таблице Переменные в области Сигнализация и отображение.

Справка: Тип сигнала

Выпадающий список с типами сигнала, заданный в таблице Типы сигналов.

../../_images/1101.png

Значения для статусов переменной

Таблица состоит из 16ти статусов переменных пронумерованных от 0 до 15.

  • Для каждого типа сигнала список статусов индивидуален.

  • Для каждого статуса возможно установить одно из трех состояний тревоги:

../../_images/1121.png
Сбросить тревогу:

(уменьшить счетчик не единицу) - сигнал тревоги будет выключен.

Не менять:

Состояние сигнала не изменится.

Установить тревогу:

(увеличить счетчик не единицу) - сигнал тревоги будет включен.

Информация

Каждое из перечисленных состояний имеет свое цветовое обозначение, которое формируется при настройке Конфигуратора в разделе Редактирование, и определяет цвета, которыми будут помечаться соответствующие строки в технологическом журнале, журнале управления и системном журнале.

Список записей таблицы

../../_images/1131.png

Группировка

Группировки у схемы тревог нет.

В области записей отражаются все внесенные строки.

Список

Выпадающий список сформированный по полю Название.

Колонки данных записи

Название В поле строк записей содержатся наименования схемы тревог.

Информация

Структура области записей описана в разделе Список записей таблицы.

Цветовые схемы#

С помощью цветовых схем задаются цвета, которыми будут отображаться контролируемые параметры на мнемосхемах.

Для аналоговых переменных целого и дробного типа, отображаемых в мнемосхемах с помощью цифровых дисплеев, с помощью данной цветовой схемы задается цвет фона, на котором отображается текущее значение.

Для любых переменных, отображаемых с помощью геометрических элементов (линии, многоугольники, эллипсы) в данной цветовой схеме задается цвет самого элемента.

Структура записи этой таблицы описана в статье Идентификаторы таблиц.

Поля записи

../../_images/1161.png

Название ОБЯЗАТЕЛЬНОЕ

Наименование цветовой схемы.

Создается вручную оператором.

Привязка созданной схемы к переменной будет осуществляться в таблице Переменные в области Сигнализация и отображение.

Справка: Тип сигнала

Выпадающий список с типами сигнала, заданный в таблице Типы сигналов.

../../_images/1101.png

Значения для статусов переменной ОБЯЗАТЕЛЬНОЕ

Таблица состоит из 16ти статусов переменных пронумерованных от 0 до 15.

Для каждого типа сигнала список статусов индивидуален.

С помощью схем цветовой сигнализации задаются цвета, которые используются на мнемосхемах и в журналах для отображения технологических, технических или системных событий.

Для задания основных цветов для каждого из статусов можно использовать:

118

Выпадающий список.

119

Диалог настройки цветов

Выбранный цвет позволяет определить цвет изображения и фона.

Информация

Цветовая сигнализация полностью определяется текущими статусами переменных.

Список записей таблицы

../../_images/1151.png

Группировка

Группировки у цветовых схем нет.

В области записей отражаются все внесенные строки.

Список

Выпадающий список сформированный по полю Название цветовой схемы.

Колонки данных записи

Название:

В поле строк записей содержатся наименования цветовых схем.

Информация

Структура области записей описана в разделе Список записей таблицы.

Звуковые схемы#

Звуковые схемы подразумевают однократное воспроизведение звукового файла при получении любого сообщения со статусом для которого в Технологическом журнале установлена опция «Квитировать».

Информация

Звуковой файл должен иметь расширение *.wav и может иметь произвольное содержание: голосовое сообщение; звук сирены; музыкальный фрагмент и т. д.

Звуковая сигнализация может сопровождать любое технологическое, техническое, системное событие или иное событие, которые отображается в журналах (технологическом, системном, управления)и на мнемосхемах в ОБОЛОЧКЕ ОПЕРАТОРА.

Информация

Звуковая сигнализация полностью определяется текущими статусами переменных. Новый звуковой сигнал появляется только при смене любого статуса на такой, звуковой файл для которого определен в звуковой схеме.

Структура записи этой таблицы описана в статье Идентификаторы таблиц.

Поля записи

../../_images/1221.png

Название ОБЯЗАТЕЛЬНОЕ

Наименование звуковой схемы.

Создается вручную оператором.

Привязка созданной схемы к переменной будет осуществляться в таблице Переменные в области Сигнализация и отображение.

Справка: Тип сигнала

Выпадающий список с типами сигнала, заданный в таблице Типы сигналов.

../../_images/1101.png

Значения для статусов переменной

Таблица состоит из 16ти статусов переменных пронумерованных от 0 до 15.

Для каждого типа сигнала список статусов индивидуален.

Загрузка звукового файла

В строку, которая соответствует каждому из возможных статусов переменной, вводится путь и имя подготовленного заранее звукового файла.

  • Переход в режим выбора файла осуществляется с помощью кнопки 124, после нажатия которой появляется файловый диалог:

../../_images/1251.png
  • Нажатие кнопки Соединить вызовет стандартное окно установления связи.

  • После выбора файла его название отображается в поле редактирования у номера соответствующего статуса 126.

Информация

Имена звуковых файлов должны иметь расширение *.wav, содержать только латинские символы, цифры, знак минус и подчеркивания.

Список записей таблицы

../../_images/1201.png

Группировка

Группировки у звуковых схем нет.

В области записей отражаются все внесенные строки.

Список

Выпадающий список сформированный по полю Название звуковой схемы.

Колонки данных записи

Название:

В поле строк записей содержатся наименования звуковых схем.

Информация

Структура области записей описана в разделе Список записей таблицы.

Журнал управления#

Журнал управления является частью модуля Журналы и предназначен для сохранения данных о командах управления, передаваемых оборудованию, и результате их обработки.

В Журнале управления должны отображаться данные об управляющих действиях, осуществляемых инженерами-операторами АГК, горными диспетчерами, энергодиспетчерами с помощью ОБОЛОЧКИ ОПЕРАТОРА, таким образом, в журнале отображается все сигналы телеуправления.

Структура записи этой таблицы описана в статье Идентификаторы таблиц.

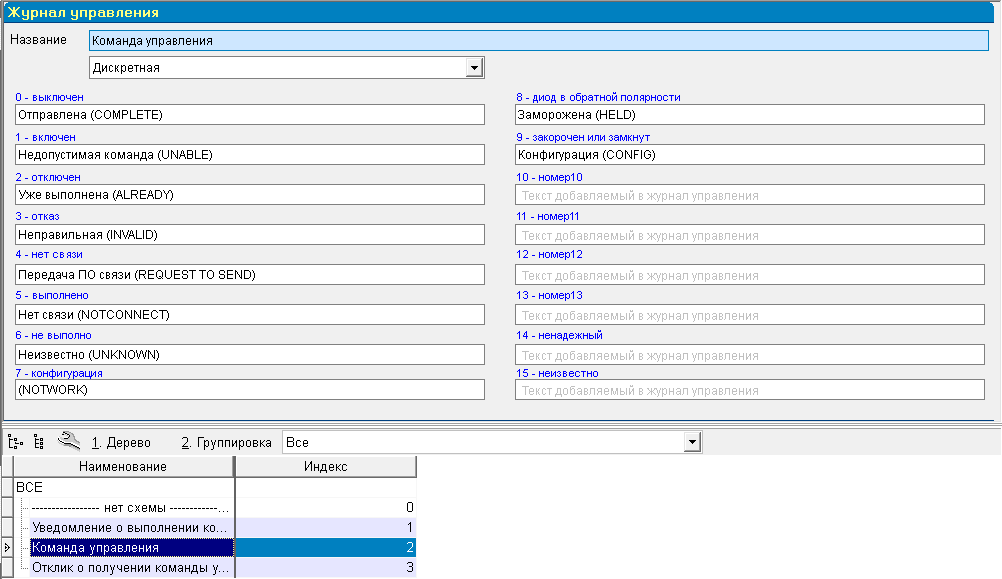

Поля записи

../../_images/1281.png

Название ОБЯЗАТЕЛЬНОЕ

Наименование журнала управления.

Создается вручную оператором.

Привязка созданной схемы к переменной будет осуществляться в таблице Переменные в области Сигнализация и отображение.

Справка: Тип сигнала

Выпадающий список с типами сигнала, заданный в таблице Типы сигналов.

../../_images/1101.png

Значения для статусов переменной

Таблица состоит из 16ти статусов переменных пронумерованных от 0 до 15.

Для каждого типа сигнала список статусов индивидуален.

  • Оператор вручную заполняет необходимые строки соответствующие статусу переменной.

  • Информации внесенная в поле под статусом будет отражаться при формировании отчета в Журнале управления.

Список записей таблицы

../../_images/1291.png

Группировка

Группировки у журнала управления нет.

В области записей отражаются все внесенные строки.

Список

Выпадающий список сформированный по полю Название журнала управления.

Колонки данных записи

Название:

В поле строк записей содержатся наименования всех созданных журналов управления.

Информация

Структура области записей описана в разделе Список записей таблицы.

Системный журнал#

Системный журнал является частью модуля Журналы и предназначен для сохранения событий, описывающих состояние системы в целом, таких как изменение конфигурации оборудования, отключение электропитания и т.д.

В Системном журнале должны отображаться сведения, которые характеризуют техническое состояние элементов:

  • Обрыв и восстановление связи с датчиками.

  • Обрыв и восстановление связи с контроллерами.

  • Выход сигналов датчиков за пределы диапазона допустимых значений и возврат в нормальное техническое состояние.

  • Исчезновение и восстановление питания от сети переменного тока в подземных выработках.

  • Состояние внешних защитных корпусов элементов, расположенных в подземных выработках.

  • Переконфигурирование контроллеров (подключение и отключение датчиков, изменение пороговых уставок и т. п.) в подземных условиях и т.д.

Структура записи этой таблицы описана в статье Идентификаторы таблиц.

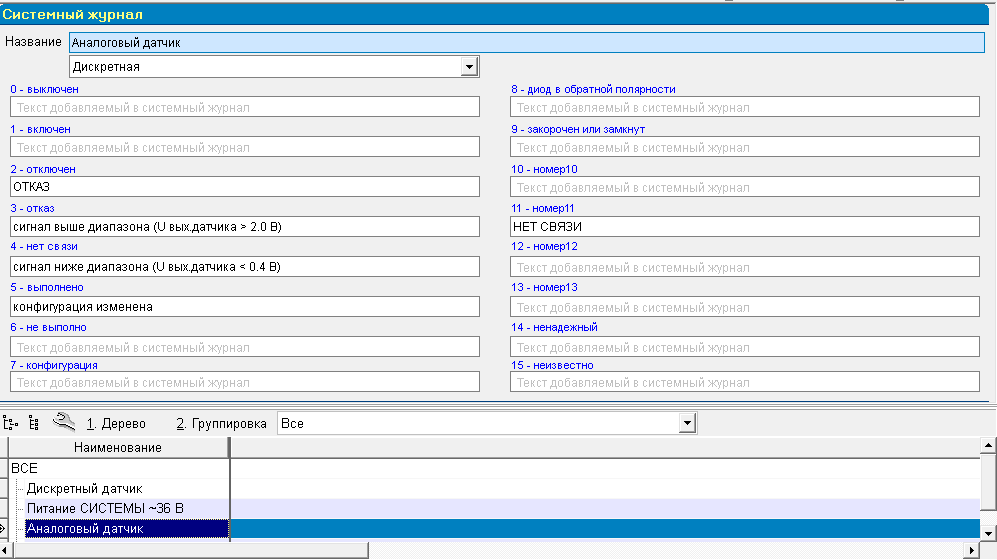

Поля записи

../../_images/1312.png

Название ОБЯЗАТЕЛЬНОЕ

Наименование системного журнала.

Создается вручную оператором.

Привязка созданной схемы к переменной будет осуществляться в таблице Переменные в области Сигнализация и отображение.

Справка: Тип сигнала

Выпадающий список с типами сигнала, заданный в таблице Типы сигналов.

../../_images/1101.png

Значения для статусов переменной

Таблица состоит из 16ти статусов переменных пронумерованных от 0 до 15.

Для каждого типа сигнала список статусов индивидуален.

  • Оператор вручную заполняет необходимые строки соответствующие статусу переменной.

  • Информации внесенная в поле под статусом будет отражаться при формировании отчета в Системном журнале.

Список записей таблицы

../../_images/1321.png

Группировка

Группировки у системного журнала нет.

В области записей отражаются все внесенные строки.

Список

Выпадающий список сформированный по полю Название системного журнала.

Колонки данных записи

Название:

В поле строк записей содержатся наименования всех созданных системных журналов.

Информация

Структура области записей описана в разделе Список записей таблицы.

Технологический журнал#

Технологический журнал является частью модуля Журналы и предназначен для оповещения оператора рабочего места о событиях, которые могут потребовать его вмешательства, таких как потеря питания средств измерения, включение и отключение управляемого оборудования и так далее.

В Технологическом журнале должны отображаться сведения, которые характеризуют технологический процесс, включая данные о предаварийных, аварийных технологических состояниях.

К таким событиям и состояниям относятся:

  • Преодоление пороговых предаварийных и аварийных уровней, превышение предельно допустимой скорости изменения для параметров аэрогазового контроля, расхода воздуха, других параметров, в том числе, технологических.

  • Возврат в технологически нормальное состояние после предаварийного или аварийного состояния для параметров аэрогазового контроля, расхода воздуха, других параметров, в том числе, технологических.

  • Работа или простой технологического оборудования (комбайны, перегружатели, конвейеры, дробилки и т.д.).

  • Состояние элементов системы вентиляции (работа и простой вентиляторов, состояние вентиляционных шлюзов и т. п.).

  • Состояние элементов системы дегазации и газоотсоса.

  • Состояние элементов электроснабжения основного и вспомогательного технологического оборудования.

  • Состояния элементов пневмоснабжения и гидро-снабжения.

  • Состояния противопожарной системы.

  • Потеря контроля и его возобновление и т.д.

Информация

Технологический журнал необходимо заполнять только для тех переменных, которые отображают реальный физический контролируемый параметр.

Структура записи этой таблицы описана в разделе Идентификаторы таблиц.

Поля записи

../../_images/1331.png

Название ОБЯЗАТЕЛЬНОЕ

Наименование технологического журнала.

Создается вручную оператором.

Привязка созданной схемы к переменной будет осуществляться в таблице Переменные в области Сигнализация и отображение.

Справка: Тип сигнала

Выпадающий список с типами сигнала, заданный в таблице Типы сигналов.

../../_images/1101.png

Значения для статусов переменной

Таблица состоит из 16ти статусов переменных пронумерованных от 0 до 15.

Поясняющие надписи в Технологическом журнале формируются для различных статусов переменных.

  • Оператор вручную заполняет необходимые строки соответствующие статусу переменной.

  • Информации внесенная в поле под статусом будет отражаться при формировании отчета в Технологическом журнале.

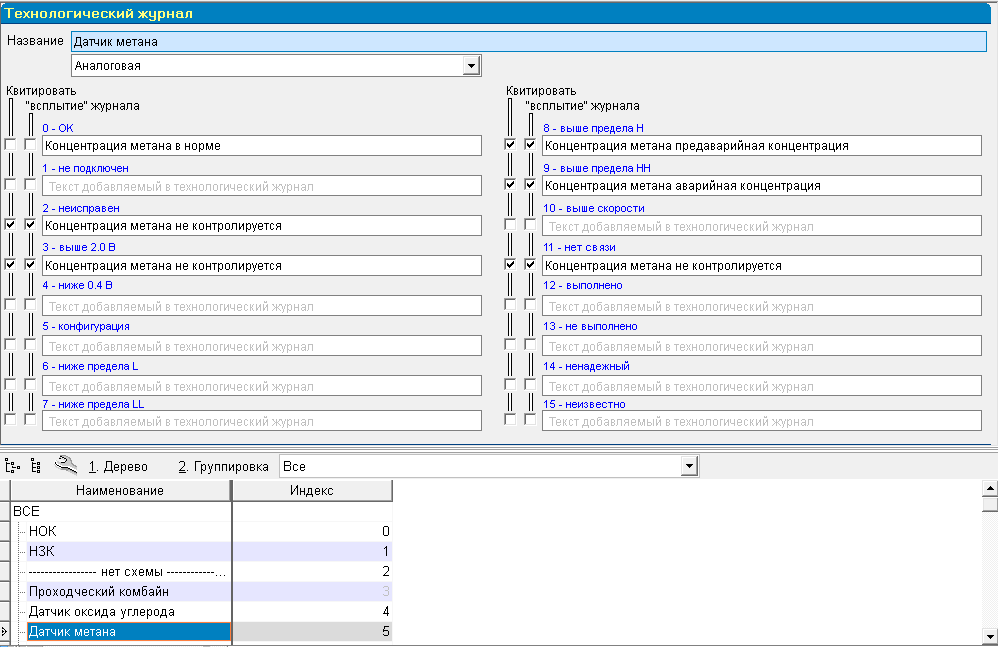

В таблице Технологический журнал также задается поведение Технологического журнала при получении переменных с различными статусами:

../../_images/1341.png
  • Журнал может «всплывать» при получении сообщения с тем или иным статусом.

  • Сообщение с тем или иным статусом может требовать квитирования.

Если вкл, то журнал будет «всплывать» или стока в отчете будет требовать квитирования в зависимости от настройки.

Список записей таблицы

../../_images/1351.png

Группировка

Группировки у технологического журнала нет.

В области записей отражаются все внесенные строки.

Список

Выпадающий список сформированный по полю Название технологического журнала.

Колонки данных записи

Название:

В поле строк записей содержатся наименования всех созданных технологических журналов.

Информация

Структура области записей описана в разделе Список записей таблицы.

Информирование#

В группу Информирование выделены формируемые отчеты.

Отчеты#

Описание отчетов предусмотренных для использования описан в статье Генератор отчетов.

Структура записи этой таблицы описана в разделе Идентификаторы таблиц.

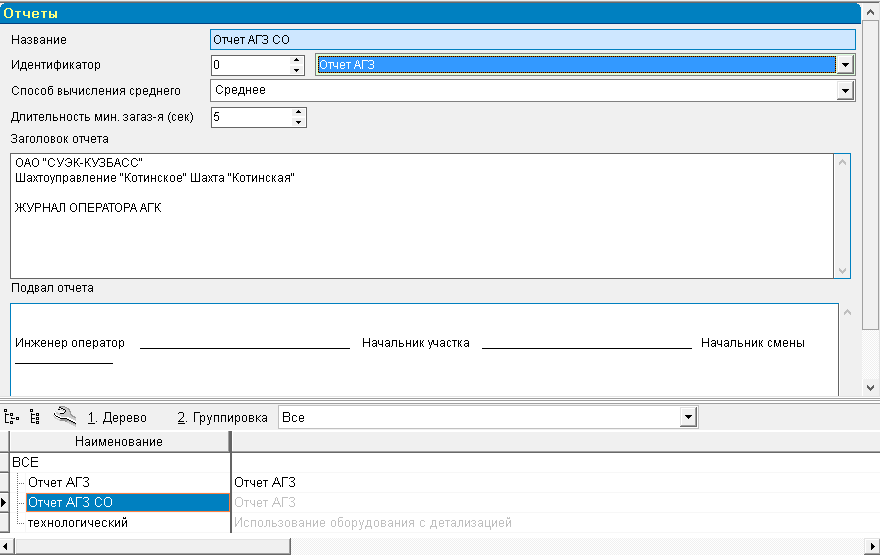

В таблице Отчеты задаются общие настройки оформления отчетов и форма представления значений.

Поля записи

../../_images/1371.png

Название ОБЯЗАТЕЛЬНОЕ

Наименование отчета.

Вводится оператором вручную.

Идентификатор

Уникальный код присваиваемый определенному типу отчетов.

Отдельные отчеты могут использовать этот идентификатор для того, чтобы выбрать отчеты только необходимого типа из общего списка.

Для выбора стандартных типов отчетов можно использовать элемент Справка, который установит идентификатор в одно из стандартных значений.

Справка

Справочный список стандартных типов отчетов.

При выборе элемента и списка поле Идентификатор отчета будет установлено в соответствующее выбранному стандартному типу значение.

../../_images/1381.png
АГЗ:

Отчет АГЗ.

Использование:

Отчет использования оборудования.

Месячное исп.:

Отчет «Суточное использование оборудования».

Детальное исп.:

Отчет «Использование оборудования с детализацией».

Способ вычисления среднего

../../_images/1391.png

Выпадающий список способов вычисления среднего значения контролируемого параметра (метана), которое будет занесено в отчет.

Предупреждение

Этот параметр используется отчетом АГЗ.

Минимум:

Минимальное значение контролируемого параметра за прошедший час.

Максимум:

Максимальное значение контролируемого параметра за прошедший час.

Среднее:

Среднее значение контролируемого параметра за прошедший час.

Одно значение:

Первое значение.

Крайнее:

Последнее значение.

Длительность минимального загазирования (сек)

Предупреждение

Этот параметр используется отчетом АГЗ.

Промежуток времени в секундах, в течение которого должен действовать запрет на электроснабжение защищаемого участка для того, чтобы было определен факт загазирования.

Заголовок отчета

«Шапка» отчета, в которой указывается объект контроля, для которого составляется отчет, шахта и другие данные.

Подвал отчета

Нижняя часть отчета, в которой обычно указаны должности специалистов, которые подписывают отчет.

Список записей таблицы

../../_images/1401.png

Группировка

Все:

Все строки будут отображены единым списком отчетов.

По типу:

Строки будут сгруппированы в группу по типу выбранному в поле Справка.

Колонки данных записи

Тип:

Тип отчета.

Название:

Наименование отчета.

Информация

Структура области записей описана в разделе Список записей таблицы.

Привязка#

Группа таблиц Привязка обеспечивается связь переменной с конкретной точкой контролируемого пространства.

Объекты контроля#

В таблице Объекты контроля происходит логическое связывание мнемосхемы с объектом контроля.

Структура записи этой таблицы описана в разделе Идентификаторы таблиц.

Поля записи

../../_images/1421.png

Название ОБЯЗАТЕЛЬНОЕ

Наименование объекта контроля.

Мнемосхема

Мнемосхема, которая ассоциирована с данным объектом контроля.

Для связывания мнемосхемы с объектом контроля используется непосредственное указание пути и имени файла с мнемосхемой, находящейся на центральном сервере, или выполнение этих же действий через стандартное окна просмотра. Доступ к выбору файла с мнемосхемой осуществляется с помощью кнопки 124.

Информация

Имена файлов с мнемосхемами должны содержать только латинские символы, цифры, знак минус и подчеркивания.

Примечание

Дополнительная информация для пояснения объекта, необходимая оператору для удобства работы с конфигурацией.

Отчет

Включение объекта контроля в отчет.

Если вкл, то данный объект и переменные, которые связаны с ним будут включаться в ранее сконфигурированный отчет. Наименование отчеты выбирается в поле с выпадающим списком.

Фильтр точек контроля

В поле с выпадающим списком можно фильтровать доступные точки контроля по типам, которые определены в таблице Точки контроля в поле Тип точек.

Фильтр доступных точек контроля

Этот список содержит перечень всех точек контроля привязанных в выбранному типу в поле Фильтр точек контроля, которые определены в таблице Точки контроля в поле Название.

Фильтр используемых точек контроля

Список содержит точки, которые выбраны из списка Фильтр доступных точек контроля и в дальнейшем «приписаны» к заданному объекту.

Перенос точек контроля из доступных в используемые осуществляется с помощью кнопки 143.

Для удаления точки контроля из используемых необходимо выделить строку с точкой контроля и нажать кнопку 144.

Поля Фильтр доступных точек контроля и Фильтр используемых точек контроля работают следующим образом:

В поле вносится имя точки контроля или его часть.

В списке точек контроля автоматически выделяются строки содержащие внесенный в поле фильтра текст.

При необходимости, можно добавлять или удалять стразу все выделенные строки.

Список записей таблицы

../../_images/1451.png

Группировка

146

Все:

Группировка не используется. Объекты контроля выводятся в порядке их создания.

По отчетности:

Строки с объектами контроля группируются по типам отчетов.

Колонки данных записи

Название:

Наименование объекта контроля заданное в поле Название.

Схема:

Наименование мнемосхемы заданное в поле Мнемосхема.

Отчет:

Наименование отчета.

Информация

Структура области записей описана в разделе Список записей таблицы.

Точки контроля#

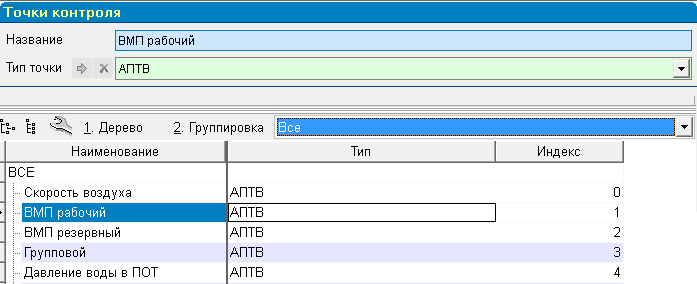

В таблице Точки контроля указывается местоположение точки контроля (место расположения средства измерения или датчика) в рамках объекта контроля.

Структура записи этой таблицы описана в разделе Идентификаторы таблиц.

Поля записи

../../_images/761.png

Название ОБЯЗАТЕЛЬНОЕ

В таблицу вносится Название точки контроля параметров шахтной атмосферы, технических и технологических параметров, название контролируемого оборудования, места установки технических средств и тому подобное.

Наименование точки контроля создается операторам в удобном для дальнейшей работы формате.

Подсказка

Список точек контроля может быть большим, поэтому целесообразно группировать точки контроля в соответствии с типами, которые определены в таблице Типы точек контроля.

Тип точки ОБЯЗАТЕЛЬНОЕ

Тип точки контроля, к которой принадлежит текущая точка. Тип точки выбирается из сформированной ранее таблицы Типы точек контроля.

Список записей таблицы

../../_images/1471.png

Группировка

Все:

Группировка не используется. Точки контроля выводятся в порядке их создания.

По типу:

Группировка по типу точек контроля.

Колонки данных записи

Название:

Наименование точки контроля.

Тип:

Тип точки контроля.

Информация

Структура области записей описана в разделе Список записей таблицы.

Пользователи#

В группе Пользователи сгруппированы таблицы, описывающие права доступа к информации о переменных, отличающиеся правами на осуществление просмотра текущей и архивной информации, осуществления управляющих действий, изменения параметров системы.

Пользователи#

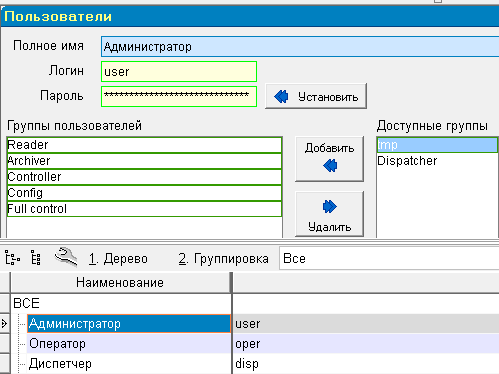

В таблице Пользователи создается список пользователей конфигурации, каждый из которых привязан к определенной Группе пользователей с набором установленных прав.

Любой Пользователь может входить в одну и более групп. Если при этом группы имеют разный набор прав, пользователь будет иметь права доступа всех групп, в которые он включен.

Структура записи этой таблицы описана в разделе Идентификаторы таблиц.

Поля записи

../../_images/1541.png

Полное имя ОБЯЗАТЕЛЬНОЕ

Имя пользователя.

Логин ОБЯЗАТЕЛЬНОЕ

Ник, которое должен вводить пользователь на запрос об имени.

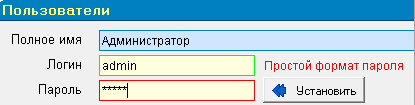

Пароль

Пароль, которое должен вводить пользователь на запрос о пароле.

Информация

Логин и пароль пользователя должны знать только пользователь и администраторы.

Доступные группы

Перечень всех групп пользователей, который был сформирован в таблице Группы пользователей.

Группы пользователей

Перечень групп пользователей, в которые включен редактируемый пользователь.

При этом редактируемому пользователю присваиваются максимальные возможности групп пользователей и минимальные ограничения.


Или если в группе Controller не были указаны шаблоны маскируемых переменных и мнемосхем, а для группы Archiver такие шаблоны были сформированы, то пользователь tor не будет иметь ограничений доступа к переменным и мнемосхемам.

Привязка пользователя к группе пользователей осуществляется переносом наименования группы из поля Доступные группы в поле Группы пользователей.

Для этого достаточно выделить нужные группы пользователей удерживая клавишу Ctrl и нажать кнопку 143.

Для удаления группы из доступных необходимо выделить её и нажать кнопку 144.

Список записей таблицы

../../_images/1551.png

Группировка

Группировки у пользователей нет.

В области записей отражаются все внесенные строки.

Список

Выпадающий список содержащий всех созданных пользователей. Соответствует данным занесенным в поле Полное имя.

Колонки данных записи

Ник:

Имя пользователя заданное в поле Логин.

Имя:

Имя пользователя заданное в поле Полное имя.

Группы пользователей#

В конфигураторе может быть определено большое количество пользователей, которые могут иметь различные права доступа к ресурсам системы.

Для облегчения задачи прав все пользователи определены в группы, для которых заданы права, а пользователи приписываются к одной или нескольким группам.

В этом случае назначая или изменяя права доступа для группы, эти установки автоматически распространяются на всех пользователей включенных в группу.

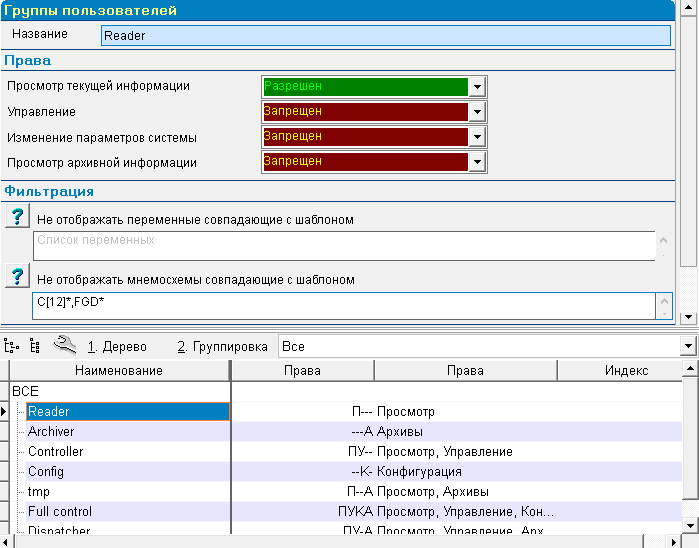

В таблице Группы пользователей создаются группы, для которых определяется доступ к основным функциям: просмотр текущей и архивной информации, оперативному управлению, изменению параметров системы, а также устанавливается доступ к информации по определенным переменным.

Структура записи этой таблицы описана в разделе Идентификаторы таблиц.

Поля записи

../../_images/149.png

Название ОБЯЗАТЕЛЬНОЕ

Наименование группы пользователей.

Права пользователей группы ОБЯЗАТЕЛЬНОЕ

Список с помощью которого для выбранной группы пользователей включаются или выключаются следующие возможности:

  • Просмотр текущей информации - доступ к значениям реального времени.

  • Управление - передача управляющих команд.

  • Изменение параметров системы - возможность конфигурирования системы.

  • Просмотр архивной информации - доступ к архивным данным переменных.

Фильтрация

Не отображать переменные совпадающие с шаблоном

Поле предназначено для создания шаблона имен переменных, которые не будут отображаться у в Оболочке оператора группы пользователей.

Шаблон имени переменных можно создавать:

  • Непосредственно в поле редактирования 150.

  • В окне Шаблон… 151.

При создании шаблона в окне можно провести тестирование созданного шаблона. Для этого в поле Тестовая область вписать имя переменной, которая не должна быть отражена в дальнейшем у данной группы пользователей. Если шаблон составлен корректно, то в поле Совпадение будет указано СОВПАДАЕТ, если в шаблоне допущена ошибка, надпись будет - НЕ СОВПАДАЕТ.

Шаблон может содержать как символы слова, так и символы, имеющие специальное назначение, использующиеся для обозначения «произвольного количества символов», «любого символа», и т.д.

Если необходимо исключить несколько видов переменных, то прописываются шаблоны для каждого вида переменных. Разделение шаблонов осуществляется с помощью символа ; (точка с запятой) или , (запятая).

Специальные символы, которые можно использовать в слове шаблона:

* - Обозначает, что на этом месте в имени переменной может быть любое количество произвольных символов.

? - Обозначает, что на этом месте в имени переменной может быть один произвольный символ.

[] - Обозначает, что на этом месте в имени переменной может быть один из перечисленных символов.

Не отображать мнемосхемы, совпадающие с шаблоном

Поле предназначено для создания шаблона имени мнемосхемы, которая не будет отражаться у созданной группы пользователей.

Используется шаблон, правила использования которого аналогичны шаблону задаваемому в пункте не отображать переменные совпадающие с шаблоном.

Список записей таблицы

../../_images/149.png

Группировка

Группировки у групп пользователей нет.

В области записей отражаются все внесенные строки.

Список

Выпадающий список содержащий все созданные группы пользователей.

Колонки данных записи

Название:

Наименование группы пользователей заданное в поле Название.

Права:

Перечень прав для каждой группы пользователей.

Обозначение прав доступа

-: Доступ закрыт.

П:

Просмотр текущей информации.

У:

Управление.

И:

Изменение параметров системы.

А:

Просмотр архивной информации.

Информация

Структура области записей описана в разделе Список записей таблицы.

Основное#

Группа текущих характеристик Основное, описывает переменные и связанные с ними контроллеры, которые существуют в программе в настоящий момент времени.

Переменные#

Таблица Переменные является основной в конфигурации.

В этой таблице сосредоточены все характеристики переменной: наименование и обозначение, монтажные характеристики, положение в пространстве, пороговые уровни, схемы отображения и сигнализации и служебная информация (заводской номер, дата прошедшей и будущей поверки, дата прошедшей и будущей градуировки и т. п.).

Ввод характеристик переменной в большинстве случаев осуществляется через выбор подходящих позиций из сконфигурированных ранее таблиц: Контроллеры, Объекты контроля и Точки контроля, Типы сигналов, Схемы отображения и сигнализации.

Информация

До конфигурирования переменных должны быть описаны все типы, все схемы и пространственная привязка (объекты контроля, токи контроля).

Структура записи этой таблицы описана в разделе Идентификаторы таблиц.

Поля записи

../../_images/1811.png

Запись таблицы Переменные состоит из четырех блоков информации:

  • Общая информация.

  • Обозначения и отчетность.

  • Положение и подключение.

  • Пороговые уровни.

  • Сигнализация и отображение.

  • Дополнительные параметры.

  • Привязка.

Общая информация

../../_images/1931.png

Общая информация содержит указание этапа жизненного цикла переменной на текущий момент и связь её с определенным типом сигнала.

Эксплуатация

УСЛОВНО ОБЯЗАТЕЛЬНОЕ - Модификация этапа жизненного цикла возможна только для метрологически значимых переменных. Все остальные переменные могут находиться только на этапе «Эксплуатация».

Текущий этап жизненного цикла переменной (ЭЖЦ).

Выбирается из выпадающего списка со списком всех существующих видов ЭЖЦ.

Тип сигнала ОБЯЗАТЕЛЬНОЕ

Выбор типа сигнала, с которым связана переменная.

Выбор осуществляется из выпадающего списка, в котором содержится список типов сигналов занесенных в таблице Типы сигналов.

Контролируемый диапазон / Электрический диапазон / Тип переменной / Контролируемый параметр

Информационные поля, значения которых подставляется из соответствующих полей таблицы Типы сигналов.

В левом углу блока указана метрологическая значимость типа сигнала 158.

Кнопка 166 позволяет перейти в таблицу Типы сигналов в которой была сформирована соответствующая запись на строку с указанным типом сигнала.

Обозначения и отчетность

../../_images/1941.png

Обозначения и отчетность содержит информацию о включенности переменной, связи с протоколом и включении переменной в отчеты.

Включено ОБЯЗАТЕЛЬНОЕ

159

Определяет является ли текущая переменная активной (используемой) в текущей конфигурации. Это поле позволяет отключить, но не удалять из конфигурации переменную, в том случае если она временно не нужна.

Предупреждение

Метрологически значимые переменные находящиеся на ЭЖЦ отличном от «Эксплуатация» не могут быть включены.

Включать в отчет ОБЯЗАТЕЛЬНОЕ

Определяет отчет в который включен датчик. Элемент содержит выпадающий список существующих в конфигурации отчетов.

Кнопка 166 позволяет перейти в таблицу Отчеты к связанной записи.

Предупреждение

Метрологически значимые переменные могут включаться в отчеты только в том случае, если они находятся на ЭЖЦ «Эксплуатация».

Шаблон

Поле для задания шаблона имени переменной.

Использование специальных символов для создания шаблона имени переменной описано в Настройках конфигуратора в разделе Редактирование.

Название

УСЛОВНО ОБЯЗАТЕЛЬНОЕ - Этот параметр обязателен только в том случае, если переменная находится на ЭЖЦ «Эксплуатация».

Текстовая строка с обозначением, которое применяется для данного датчика в программе.

Если задан шаблон, то обозначение будет формироваться автоматически.

Существует возможность редактирования поля вручную.

Обозначение ОБЯЗАТЕЛЬНОЕ

Текстовая строка с обозначением, которое применяется для данного датчика (переменной) в проектной (отчетной) документации.

Если в настройках конфигуратора выбрана опция Синхронизировать «Название» и «Обозначение» переменных (Программа–>Настройки–>Редактирование), то Обозначение будет автоматически копироваться из поля Название.

Положение и подключение

../../_images/195.png

Положение и подключение содержит информацию о местоположении средства измерения и данных контроллера, к которому оно подключено.

Объект контроля

УСЛОВНО ОБЯЗАТЕЛЬНОЕ - Этот параметр обязателен только в том случае, если переменная находится на ЭЖЦ «Эксплуатация».

Выпадающий список содержащий объекты контроля, который был сформирован в таблице Объекты контроля.

Точка контроля

УСЛОВНО ОБЯЗАТЕЛЬНОЕ - Этот параметр обязателен только в том случае, если переменная находится на ЭЖЦ «Эксплуатация».

Выпадающий список содержащий точки контроля, который был сформирован в таблице Точки контроля для выбранного выше объекта контроля.

Контроллер

УСЛОВНО ОБЯЗАТЕЛЬНОЕ - Этот параметр обязателен только в том случае, если переменная находится на ЭЖЦ «Эксплуатация».

Выпадающий список содержащий типы контроллеров, с которым логически связана редактируемая переменная, этот список связан с таблицей Типы контроллеры.

Информация

Кнопка 166 позволяет перейти в таблицы на конкретную строку выбранного объекта контроля, точки контроля или контроллера.

№ входа выхода

УСЛОВНО ОБЯЗАТЕЛЬНОЕ - Этот параметр обязателен только в том случае, если переменная находится на ЭЖЦ «Эксплуатация».

Предупреждение

Этот параметр используется только для переменных, подключенных к контроллеру с протоколом SAP. Во всех остальных случаях значение этого параметра может быть любым.

Номер аналогового или дискретного входа/выхода, к которому подключен датчик соответствующего типа.

Луч / Адрес / Протокол / Состояние / Отчет

Информационные поля, значения которых подставляется из соответствующих полей таблицы Контроллеры для того контроллера, к которому подключена редактируемая переменная.

Пороговые уровни

../../_images/196.png

Пороговые уровни содержит информацию о максимально допустимых значениях переменной.

Аварийно низкий порог (LL)

Аварийно низкий уровень, устанавливаемый для датчиков скорости движения воздуха или расхода воздуха, кислорода и т.д.

Предаварийно низкий порог (L)

Предаварийно низкий уровень, устанавливаемый для датчиков скорости движения воздуха или расхода воздуха, кислорода и т.д.

Аварийно высокий порог (HH)

Аварийно высокий уровень, устанавливаемый для датчиков метана, оксида углерода и т.д.

Предаварийно высокий порог (H)

Предаварийный высокий уровень, устанавливаемый для датчиков скорости движения воздуха или расхода воздуха, кислорода и т.д.

Предельная скорость измерения

Предельно допустимая скорость изменения переменной.

Информация

Размерность порогов автоматически подставляется из поля Размерность таблицы Типы сигналов.

Сигнализация и отображение

../../_images/197.png

Сигнализация и отображение определяет привязку переменной со схемами и журналам.

Все поля блока являются выпадающими списками с данными занесенными в соответствующие таблицы группы Схемы.

Цветовая схема

Содержит указание на одну из схем цветового отображения переменной на мнемосхемах, которые сформированы в таблице Цветовые схемы.

При выборе схемы цветовой сигнализации она будет применяться в мнемосхемах Оболочки оператора при отображении редактируемой переменной.

Схема тревог

Содержит указание на одну из схем цветовой сигнализации тревог, которые сформированы в таблице Схемы тревог.

При выборе схемы цветовой сигнализации тревог она будет применяться в журналах Оболочки оператора при отображении редактируемой переменной.

Звуковая схема

Содержит указание на одну из схем звуковой сигнализации, которые сформированы в таблице Звуковые схемы.

Данная схема применяется в Оболочке оператора для звуковой сигнализации о состоянии редактируемой переменной.

Технологический журнал

Содержит указание на одну из схем заполнения, которые сформированы в таблице Технологический журнал.

Данная схема применяется в Оболочке оператора для заполнения Технологического журнала сведениями о состоянии редактируемой переменной.

Системный журнал

Содержит указание на одну из схем заполнения, которые сформированы в таблице Системный журнал.

Данная схема применяется в Оболочке оператора для заполнения Системного журнала сведениями о состоянии редактируемой переменной.

Журнал управления

Содержит указание на одну из схем заполнения, которые сформированы в таблице Журнал управления.

Данная схема применяется в Оболочке оператора для заполнения Журнала управления сведениями о состоянии редактируемой переменной.

Дополнительные параметры

../../_images/198.png

Запись в БД

Выпадающий список позволяет установить условия записи переменной в базу данных.

../../_images/200.png
Не сохранять:

При выборе этого варианта записи в базу данных переменная только отображается в Оболочке оператора и никогда не записывается в базу данных.

При изменении:

Переменная отображается в Оболочке оператора и записывается в базу данных при любом изменении статуса или значения.

Этот способ записи применяется по умолчанию при создании новой переменной. То есть вновь созданная переменная будет всегда записываться в базу данных.

При изменении и через М мин:

Переменная отображается в Оболочке оператора и записывается в базу при любом изменении статуса/значения и каждые :code:`М` минут, если не было изменений статуса или значения.

При абс. изменении А % и через М мин:

Переменная отображается в Оболочке оператора и записывается в базу при изменении статуса или абсолютного значения на процент А от диапазона измерения и каждые М минут, если не было изменений статуса или значения.

При отн. изменении А % и через М мин:

Переменная отображается в Оболочке оператора и записывается в базу при изменении статуса или относительно значения на процент А относительно прошлого значения и через каждые М минут, если не было изменений статуса или значения.

Зав.номер

УСЛОВНО ОБЯЗАТЕЛЬНОЕ - Это поля обязано быть указано для всех средств измерения (метрологически значимых аналоговых переменных). Во всех остальных случаях значение этого поля не контролируется.

Заводской номер датчика, с которым логически связана редактируемая переменная.

Примечания

Произвольный текст связанный с переменной.

Формула расчета

Формула выполняемая для вычисления значения переменной.

При нажатии на кнопку ? будет выведено окно с доступными формулами расчета:

../../_images/2011.png

Дата поверки

УСЛОВНО ОБЯЗАТЕЛЬНОЕ - Даты поверки обязаны быть указаны для всех средств измерения (метрологически значимых аналоговых переменных).

Первое поле:

Указывается дата прошедшей государственной поверки.

Второе поле:

Указывается дата следующей поверки.

Дата рассчитывается на основе данных о Интервале поверки, который определяется в таблице Типы сигналов для датчика, который указан в поле Тип переменной редактируемой таблицы.

Для расчета необходимо нажать кнопку, которая расположена справа от данного поля.

Дата градуировки

Первое поле:

Указывается дата прошедшей градуировки.

Второе поле:

Указывается дата следующей градуировки.

Дата рассчитывается на основе данных о Интервале калибровки, который определяется в таблице Типы сигналов.

Для расчета необходимо нажать кнопку, которая расположена справа от данного поля.

Дата ввода в эксплуатацию

УСЛОВНО ОБЯЗАТЕЛЬНОЕ - Это поле обязано быть указано для всех средств измерения (метрологически значимых аналоговых переменных).

Указывается дата ввода в эксплуатацию средства измерения.

Привязка

../../_images/199.png

Блок Привязка определяет дополнительные поля переменной, описывает аппараты электроснабжения с которыми связана переменная.

Список записей таблицы

../../_images/1821.png

Группировка

По типу сигнала

183

Группировка переменных по типу сигнала в рамках каждого контроллера.

Список переменных имеет вид трехуровневого дерева:

контроллер‣тип сигнала‣переменная.

По типу переменной

184

Группировка переменных по типу переменной в рамках каждого контроллера.

Список переменных имеет вид трехуровневого дерева:

контроллер‣тип переменной‣переменная.

По протоколу

185

Группировка переменных по типу протокола.

Список переменных имеет вид двухуровневого дерева:

протокол‣переменная.

По расположению

186

Группировка переменных по точке контроля в рамках каждого объекта контроля.

Список переменных имеет вид трехуровневого дерева:

объект контроля‣точка контроля‣переменная.

По включенности

187

Группировка переменных по включенности в рамках каждого контроллера.

Список переменных имеет вид трехуровневого дерева:

контроллер‣вкл/выкл‣переменная.

ВКЛ - переменная включена.

ВЫКЛ - переменная выключена.

По метрологической значимости

188

Группировка по метрологической значимости.

Список переменных имеет вид трехуровневого дерева:

контроллер‣метрологическая значимость‣переменная.

Первое значение отражает метрологическую значимость Типа сигнала определенную в таблице Типы сигналов.

Второе значение описывает метрологическую значимость протокола указанную с таблицу Протоколы.

ИЗМ - обозначает метрологически значимый тип сигнала/протокол. ИНД - обозначает типы сигналов/протоколов не являющихся метрологически значимыми.

По контроллеру

189

Группировка по контроллеру.

Список переменных имеет вид двухуровневого дерева:

контроллер‣переменная.

По отчетности (объект, сенсор)

190

Группировка по включению переменных в отчеты.

Список переменных имеет вид трехуровневого дерева:

отчет‣отчет включающий объект контроля и переменную‣переменная;

отчет‣отчет включающий только переменную‣переменная.

Жизненный цикл

191

Группировка по этапам жизненного цикла.

Список переменных имеет вид двухуровневого дерева:

этап жизненного цикла‣переменная.

Вручную

192

Группировка по порядковому номеру создания строк переменных в конфигураторе.

Группировка Вручную представляет собой полный список всех переменных в порядке их создания.


Колонки данных записи

Метр.:

Индикация метрологической значимости.

  • Если средство измерения метрологически значимое, то в колонке будет отражено ИЗМ.

  • Если средство измерение не является метрологически значимым, то будет отображена запись ИНД.

  • Первое значение отражает метрологическую значимость Типа сигнала определенную в таблице Типы сигналов.

  • Второе значение описывает метрологическую значимость протокола указанную с таблицу Протоколы.

Название:

Название отображающееся в списке переменных заданное в поле Название.

Обозначение:

Текст, который используется для связи с источником данных. Задан в поле Обозначение.

Сер.номер:

Заводской номер средства измерения. Задан в поле Зав.номер.

Тип сигнала:

Тип выбранные в поле Тип сигнала.

Тип переменной:

Тип выбранный в поле Тип переменной.

Инж. диапазон:

Инженерный диапазон типа сигнала приведенный в поле Контролируемый диапазон.

Эл. диапазон:

Электрический диапазон типа сигнала приведенный в поле Электрический диапазон.

Контроллер:

Имя контроллера выбранного в поле Контроллер.

Протокол:

Тип протокола указанный в поле Протокол.

Адрес:

Данные заданные для луча и адреса указанные в полях Луч и Адрес.

Объект:

Наименование объекта контроля указанного в поле Объект контроля.

Точка:

Наименование точки контроля указанной в поле Точка установки.

Работа:

Этап жизненного цикла средства измерения выбранный в поле Эксплуатация.

Информация

Структура области записей описана в разделе Список записей таблицы.

Контроллеры#

Таблица Контроллеры содержит полную характеристику контроллеров, используемых в программе, и базируется на сконфигурированных ранее таблицах:

Также в этой таблице расположены средства автоматизации редактирования переменных, подключаемых к контроллерам.

Структура записи этой таблицы описана в разделе Идентификаторы таблиц.

Поля записи

../../_images/157.png

Поля записи таблицы Контроллеры состоит из четырех частей#

161

Информационная часть

162

Параметры контроллера

160

Общие настройки

163

Функциональная часть

Начало конфигурирования контроллеров начинается с выбора типа контроллера 164.

Выбор осуществляется из выпадающего списка, который содержит типы сформированные в таблице Типы контроллеров.

Слева от поля располагаются кнопки:

165

Очищает поле с наименованием типа контроллера.

166

Осуществляет переход в таблицу Типы контроллеров с фокусом на строку данного типа.

Информационная часть

В Информационной части показываются данные выбранного типа контроллера.

../../_images/167.png

Данные полей Протокол и Шаблон автоматически подгружаются из таблицы Протоколы.

Технические характеристики: Переменные / Входы / Выходы подгружаются из таблицы Типы контроллеров.

Информация

Все поля Информационной части носят ознакомительный характер и не редактируются в таблице Контроллеры.

Общие настройки

Общие настройки задаются для всех контроллеров не зависимо от типа протокола получения данных.

../../_images/1731.png

Метрологическая значимость контроллера 158, показывается в левой верхней части поля, зависит от выбранного протокола.

Управление контроллером осуществляется через выпадающий список в левой части блока 159. С помощью переключения режимов осуществляется включение и выключение контроллера, но не удаление его из конфигурации.

Если контроллер ВЫКЛЮЧЕН, то программа при старте не будет пытаться устанавливать с ним связь.

Название ОБЯЗАТЕЛЬНОЕ

Название отображающееся в списке переменных.

Объект контроля ОБЯЗАТЕЛЬНОЕ

Выпадающий список объектов контроля, который был сформирован в таблице Объекты контроля.

Точка установки ОБЯЗАТЕЛЬНОЕ

Выпадающий список точек контроля (мест установки), который был сформирован в таблице Точки контроля для указанного объекта контроля.

Зав.№ ОБЯЗАТЕЛЬНОЕ

Заводской номер контроллера (по Паспорту).

Информация

Контроллеры в программе имеют Название и Обозначение, которые могут отличаться друг от друга или быть идентичными.

Если в настройках Программа‣Настройки‣Редактирование конфигуратора выбран режим синхронизации, то название контроллеров автоматически копируется в поле Обозначение, при этом режим синхронизации не исключает возможность ручного задания обозначения. Если режим синхронизации не выбран, то обозначения задаются вручную.

Параметры контроллера

Обозначение ОБЯЗАТЕЛЬНОЕ

../../_images/168.png

Назначение поля «Обозначение» зависит от используемого контроллером протокола.

  • ОРС

    Значения полей Луч и Адрес могут быть любыми.

    В поле Обозначение указывается наименование ОРС сервера используемого для получения данных. В случае использования этого протокола, у всех переменных этого контроллера в поле «Обозначение» должен быть указан Орс тег для связи с переменной.

    Наименование ОРС сервера можно ввести вручную или выбрать из списка выбрав кнопку 169 слева от поля.

    ../../_images/1711.png
  • СПГТ

    Значения полей Луч и Адрес могут быть любыми.

    В поле Обозначение указываются параметры связи с БД системы СПГТ, которая будет использована для получения данных. Параметры связи можно указать вручную или выбрать кнопку 170 и в появившемся диалоге ввести необходимые данные.

    ../../_images/1721.png
  • Sap

    Значения полей Луч и Адрес являются обязательными.

    Данные поля являются монтажными характеристиками контроллера и указываются в соответствии с планом монтажа устройств на объекте. Эти параметры используются определенной группой оборудования, для которой должны строго соответствовать плану монтажа.

    Значение поля Обозначение не используется и может быть любым.

Функциональная часть

../../_images/1741.png

В Функциональной части предусмотрена возможность создания и манипуляции с переменными связанными с контроллером.

Создать переменные

Вызов диалога автоматизированного создания переменных.

../../_images/175.png

Первоначально выбирается тип переменной для создания (аналоговая или дискретная) используя пункт вкл.

После чего разворачивается окно для занесения данных о подключаемой переменной. Значение полей аналогичны тем, которые описаны в таблице Переменные.

Удалить переменные

Вызов процедуры для автоматизированного удаления переменных, логически связанных с данным контроллером.

../../_images/176.png
Удалить все:

Все переменные связанные с контроллером будут удалены из конфигурации. Строка контроллера в Области записи станет серая.

Удалять по одной:

Переменные будут удаляться по одной. После использования команды удаления, будут последовательно выводиться окна с подтверждением удаления для каждой переменной 177.

Отключить все:

Все переменные связанные с контроллером будут отключены.

Отключать по одной:

Переменные будут отключены по одной. После использования команды отключения, будут последовательно выводиться окна с подтверждением для каждой переменной.

Оставить без изменений:

Изменения в составе и состоянии переменных связанных с контроллером произведено не будет. Команда аналогична закрытию окна.

Включить переменные

Включает контроллер и все привязанные к нем переменные.

Выключить переменные

Выключает контроллер и все привязанные к нем переменные.

Создать переменные

Автоматически создает переменные для текущего контроллера для получения данных из системы СПГТ.

Для использования это функции текущий контроллер должен быть сконфигурирован для использования с системой СПГТ и у него должна быть правильно указана связь с БД.

Список записей таблицы

../../_images/178.png

Группировка

179

По типу:

Строки с объектами контроля группируются по типу контроллера выбранному в поле Тип контроллера.

По протоколу:

Строки с объектами контроля группируются по протоколу выбранному в поле Протокол.

По расположению:

Используется двойная группировка: первый уровень - группировка по объекту контроля (поле Объект контроля), второй уровень в рамках объекта контроля по точке контроля (поле Точка установки).

По включенности:

Строки сгруппированы по признаку Включен/Выключен. Включенные контроллеры будут отображаться первыми.

По метрологической значимости:

Группировка строк осуществляется по метрологической значимости. Метрологически значимые будут отображаться первыми.


Колонки данных записи

М:

Индикация метрологической значимости.

  • Если средство измерения метрологически значимое, то в колонке будет отражено ИЗМ.

  • Если средство измерение не является метрологически значимым, то будет отображена запись ИНД.

ВКЛ:

Обозначение текущего состояния контроллера (ВКЛ/ВЫКЛ).

Тип:

Тип контроллера заданное в поле Тип контроллера.

Название:

Название отображающееся в списке переменных заданное в поле Название.

Обозначение:

Текст, который используется для связи с источником данных. Задан в поле Обозначение.

Протокол:

Тип протокола.

Объект:

Наименование объекта контроля заданное в поле Объект контроля.

Точка:

Наименование точки контроля заданное в поле Точка установки.

Адрес:

Данные заданные для луча и адреса указанные в полях Луч и Адрес.

Информация

Структура области записей описана в разделе Список записей таблицы.

Функции программы#

В Конфигураторе реализованы следующие функции:

Работа с файлами конфигурации#

Доступ к функциям работы с файлами конфигурации осуществляется из основного меню программы, из пункта «Конфигурация».

../../_images/328.png

Это меню содержит доступ к следующим функциям:

  • Работы с файлами конфигурации.

  • Отправки и получения данных конфигурации с сервера РТС.

Работа с файлами конфигурации

../../_images/381.png

Данные конфигурации используются сервером РТС для описания структуры данных. Для того чтобы эти данные могли быть использованы в программах IngortechSCADA они должны быть отправлены на сервер РТС, однако, эти данные можно, так же, сохранить в виде файлов на локальном компьютере, что позволяет легко переносить данные конфигурации с одного рабочего места на другое и редактировать их на компьютерах не имеющих связи с сервером РТС.

Новый

Удаляет текущий набор данных и создает новый, пустой набор.

Если в ранее открытую конфигурацию вносились изменения, то при создании новой конфигурации программа выведет на экран окно предупреждение.

../../_images/416.png

Предупреждение

Во избежание потери данных, перед созданием нового набора, изменения необходимо сохранить используя пункты меню Сохранить и Сохранить как….

Загрузить

Открывает стандартный диалог открытия файла для загрузки ранее сохраненной конфигурации из локального файла.

Предупреждение

Если загружаемая конфигурация содержит ошибки в своей структуре, то после загрузки в верхней части «Списка таблиц» появится кнопка «Ошибки», при нажатии на которую будет отображен список всех обнаруженных в конфигурации проблем.

При выборе отдельного элемента из списка ошибок Конфигуратор автоматически откроет таблицу и запись в ней, в которой ошибка была обнаружена.

7

8

Сохранить

Сохраняет созданную конфигурацию после редактирования с тем же именем и в ту же папку из которой она была открыта.

Сохранить как…

Позволяет задать имя и сохранить конфигурацию в выбранную папку.

Закрыть

Закрывает открытую конфигурацию.

После этого действия через меню можно только создать новую или загрузить сохраненную конфигурацию, а так же считать конфигурацию с сервера.

Работа с сервером РТС#

Доступ к функциям работы с сервером РТС осуществляется из основного меню программы, из пункта «Конфигурация».

../../_images/391.png

Это меню содержит доступ к следующим функциям:

Считать конфигурацию с сервера

Позволяет прочитать данные текущей, активной конфигурации с сервера РТС.

  • Открывает окно с конфигурациями на сервере.

../../_images/515.png
  • После подтверждения выбора, если конфигурацию будет успешно загружена в окно программы, система выведет сообщение об успешно выполненной операции.

../../_images/614.png

Отправить конфигурацию на сервер

Позволяет отправить данные текущей конфигурации, используемой в утилите «конфигуратор», на сервер РТС.

  • Перед отправкой конфигурации программа выводит на экран окно с подтверждением действия, а после отправки конфигурации окно сообщения с результатом.

9

10

Редактирование записи таблицы#

В правой части панели меню программы и пункте меню Редактирование располагается набор кнопок/команд позволяющий редактировать данные при создании и корректировке конфигурации.

../../_images/1116.png
../../_images/40.png

Дубль / Добавить запись с дублированием текущей

Создает дубль выделенной в области просмотра данных строки.

  • При дублировании сохраняются все привязки и настройки.

  • Использование дублирования удобно, если необходимо создать, например, переменные одного типа настройки и привязки у которых идентичны. В этом случае будет достаточно просто внести новое имя переменной, а все остальные поля уже будут заполнены.

Добавить / Добавить запись

Создает чистое поле в области полей записи, для создания новой записи.

Удалить / Удалить запись

Удаляет строку выделенную в области просмотра данных.

  • Перед удалением программа запрашивает подтверждение удаления.

../../_images/1214.png

13

Стрелки перемещения между строками в области просмотра.

  • Одинарная стрелка влево - перемещение на одну строку вверх.

  • Одинарная стрелка вправо - перемещение на одну строку вниз.

  • Крайние двойные стрелки - переход на первую и последнюю строки списка.

Между стрелками указано:

  • Первая цифра - какая строка списка активна.

  • Вторая цифра - общее число строк.

14

Кнопки принятия или отмены записи.

  • Кнопки становятся активными после использования кнопок добавления, удаления, дублирования строк или внесения любых корректировок в ранее созданные строки.

  • Если все поля в области редактирования заполнены корректно, при нажатии на кнопку 15 все изменения будут приняты автоматически.

  • Если в каком-либо поле информация внесена некорректно или необходимое поле не заполнено, то при нажатии на кнопку 15 программа выведет сообщение об ошибке заполнения полей.

../../_images/174.png
  • Если внесенная корректировка ошибочна, используется кнопка 16.

  • При отмене редактирования записи (16) программа выводит окно подтверждения действия.

../../_images/185.png

Дополнительно к кнопкам редактирования размещенным на панели меню, в меню Редактирования добавлено две функции:

../../_images/417.png

Сохранить изменение и перейти на предыдущую запись / Сохранить изменение и перейти на следующую запись

Использование этих пунктов удобно при редактировании нескольких последовательных записей в конфигурации.

В этом случае при выборе пункта одновременно будет выполнено две операции: сохранение текущего редактирования в области панели записей и переход на следующую строку в списке записей.

Поиск переменных#

Через пункт меню Редактирование реализована функция поиска переменных в списке записей.

Использовать функцию поиска удобно если, например нужно отключить конкретную переменную, а конфигурация содержит большой объем данных.

../../_images/421.png

Поиск переменной

Возможность поиска переменной.

Поиск датчика

Возможность поиска средства измерения (переменной связанной с метрологически значимыми источниками данных).

Алгоритм поиска переменной для обеих функций одинаков:

  • После выбора пункта меню открывается окно Поиск переменной.

    ../../_images/431.png
    ../../_images/441.png

    Окно для поиска переменной.

    Окно для поиска датчика

  • Нужную переменную можно выбрать непосредственно из таблицы, из выпадающего списка на панели меню окна или начать набор имени переменной в поле поиска выпадающего списка.

  • После выбора переменной нажать кнопку Принять или дважды нажать ПКМ.

  • Окно поиска переменной автоматически будет закрыто, а в области списка записей будет выделена строка содержащая искомую переменную.

Импорт из «Вентиляция 2»#

Загружает данные из файла конфигурации «Вентиляция 2».

??? !! Нет данных для проверки и описания!!

Оптимизация таблиц#

Через пункт меню Утилиты реализована функция оптимизации таблиц.

Функция оптимизации позволяет совершать операции с группами данных, что ускоряет процесс работы с программой.

../../_images/451.png

Оптимизация таблиц позволяет выполнять типовые действия для выбранных таблиц.

При выборе пункта меню Оптимизация таблиц открывается окно Оптимизация.

../../_images/461.png

В окне Оптимизация возможно совершить операцию как для всех таблиц одновременно, так и выбрав только необходимые таблицы.

Возможные операции с данными таблиц

../../_images/471.png

Удалять неиспользуемые записи

Если вкл, то все неиспользуемые записи во всех таблицах будут удалены.

Удалять отключенные переменные

Если вкл, будут удалены все отключенные переменные.

Удаляться будут переменные подключенные к любому контроллеру, если в разделе Обозначения и отчетность их статус будет Выключен 49.

Удалять отключенные контроллеры

Если вкл, будут удалены все отключенные контроллеры.

При удалении контроллеров программа удалит и все переменные, которые были подключены к контроллеру, о чем будет выведено окно предупреждения и подтверждения выполнения команды.

../../_images/481.png

Удалять неиспользуемые группы

Если вкл, будут удалены все не используемые группы пользователей.

Порядок проведения оптимизации данных

Для проведения Оптимизации необходимо:

  1. Из списка таблиц выбрать те, в которых будет проводиться оптимизация данных.

../../_images/531.png
  • Для выбора таблиц нужно отметить их наименование знаком 50.

  • Выбор можно осуществлять вручную нажимая на название каждой таблицы, а можно работать со всем списком используя кнопки:

51 Одновременно отметить все таблицы.

52 Снять выбор со всех таблиц.

  1. Выбрать параметр оптимизации.

../../_images/541.png
  1. Нажать кнопку начала оптимизации 55.

  • Нажатие на кнопку 57 закроет окно оптимизации и ни каких изменений в конфигурации произведено не будет.

Перед запуском процесса оптимизации данных программа выведет окно подтверждения команды.

../../_images/561.png

Предупреждение

В программе не предусмотрена возможность восстановления данных после оптимизации, поэтому нужно очень внимательно подходить к процессу уделения данных из конфигурации.

Рекомендуется перед проведением операций по оптимизации сохранять конфигурацию.

Проверка ошибок#

Через пункт меню Утилиты реализована функция проверки конфигурации на наличие ошибок.

Проверка происходит в двух случаях:

  • Автоматически, в момент загрузки файла с конфигураций.

  • В ручном режиме, при использовании пункта меню Утилиты‣Проверить на ошибки…

Наличие ошибки в конфигурации отображается следующим образом:

../../_images/581.png

На экран выводится окно «Ошибки и сообщения».

../../_images/712.png

В верхней части «Списка таблиц» появится кнопка «Ошибки».

При нажатии на кнопку Ошибки будет отображен список всех обнаруженных в конфигурации проблем.

../../_images/591.png

При выборе отдельного элемента из списка ошибок Конфигуратор автоматически откроет таблицу и запись в ней, в которой ошибка была обнаружена.

Конвертация#

Через пункт меню Утилиты реализована функция конвертации текстовых данных конфигурации из кодировки Win1251 в OEM и в обратную сторону.

../../_images/60.png

Конвертация текста поля в Win1251.

Конвертация текста поля в OEM.

../../_images/621.png
../../_images/631.png

Отчеты оборудования#

../../_images/615.png

Этот пункт меню позволяет выполнить стандартные отчеты системы «Учет оборудования».

Интерфейс и настройки отчетов описаны в разделе «Отчеты».

Скрипты LUA#

В меню Утилиты реализована функция использования отдельных скриптов для упрощения работы с программой Конфигуратор.

../../_images/661.png

Скрипты

../../_images/671.png

Пункт Скрипты содержит список ранее открытых скриптов и дает возможность запускать их заново не используя повторную загрузку с локального диска.

При выборе скрипта из списка, он автоматически запускается и результат отражается в окне лога скриптов, которые автоматически открывается на рабочем столе.

Очистить список

Использование пункта позволяет очистить все записи списка ранее отрываемых скриптов.

Информация

При загрузке конфигурации или создании новой, список открытых ранее скриптов (если не был очищен командой Очистить список) остается и может быть применен к любой из конфигураций.

Загрузить и выполнить скрипт

Используя данный пункт можно загрузить скрип с локального компьютера через открывающее стандартное окно диалога.

При выборе скрипта из папки автоматически начинается его выполнение, одновременно с этим открывается Окно выполнения скриптов с результатом.

Прервать выполнение

Пункт предназначен для ручной остановки выполнения скрипта при его работе.

Запустить отладчик скриптов

Запускает утилиту Отладчик скриптов предназначенную для отладки и тестирования скриптов написанных с помощью языка LUA.

Окно лога скриптов

Окно Выполнение скриптов открывается автоматически вместе с запуском скрипта.

Пункт Окно лога скриптов даёт возможно вызова окна вручную, после его закрытия.

../../_images/681.png

Окно содержит данные о результатах выполнения скрипта.

Под окном с информацией расположены кнопки управления:

69

Удаляет все записи с результатами выполненных скриптов из окна Выполнение скриптов….

70

Нажатие на кнопку Выполнить запускает повторное выполнение последнего выполненного скрипта.

При нажатии на стрелку рядом с кнопкой открывается список всех скриптов, которые были ранее запущены.

Список аналогичен пункту меню Утилиты‣Скрипты,.

71

При нажатии на кнопку осуществляется остановка выполнения скрипта.

Назначение кнопки аналогично пункту меню Утилиты‣Прервать выполнение.

Информация

Если в процессе выполнения скрипта программа обнаружит ошибку, на экран будет выведено окно Ошибки и сообщения с её описанием.

../../_images/721.png

Пример создания конфигурации#

Для создания конфигурации используем условную схему для типовой выработки угольной шахты.

Предположим, наш объект выглядит так:

../../_images/921.png

Планирование данных для конфигурации#

Основной создания конфигурации является проект объекта. В этом проекте, в соответствии с технологическими требованиями, составляются списки мест в которых должен осуществляться контроль газовой ситуации, списки контролируемого и управляемого оборудования.

Перед началом создания конфигурации в Конфигураторе необходимо произвести следующие действия:

  1. Составить список контролируемых показателей. В нашем случае необходимо контролировать три величины: скорость воздуха в выработках, концентрации метана и углекислого газа.

  2. Определить места расположения датчиков. Типовые места расположения определяются нормативными требованиями и указаны в проекте объекта. Необходимо выделить эти места установки оборудования и на их основе составить список типов точек установки для конфигурации.

  3. Выбрать контроллеры. В зависимости от контролируемых параметров выбираются подземные контроллеры, которые могут обеспечить использование необходимых для контроля датчиков.

  4. Определить точки установки. В зависимости от ситуации на объекте (расположение линий электропитания и сигнальных линий), а так же технических характеристик выбранных контроллеров, выбираются места для установки датчиков и контроллеров.

  5. С учетом дополнительных требований служб эксплуатации планируются дополнительные переменные, которые будет необходимо создать в конфигурации. К примеру, для управления оборудованием необходимо будет создать переменные типа «Команда» для передачи управляющих воздействий. Для Отображения вычисляемых величин, таких как объем воздуха, создаются «виртуальные» переменные, которые вычисляют свое значение на основании измерений датчиков.

  6. На основании проекта объекта и выбранного оборудования составляются таблицы с перечнем точек контроля, используемых датчиков и контроллеров.

Рабочие таблицы целесообразно составлять, если используется большое число контроллеров и переменных, это позволит «не потерять» данные при конфигурировании.

При составлении таблиц для точек контроля, контроллеров и переменных выбираются схемы для их именования в зависимости от принятых на объекте стандартов. В нашем случае мы будет использовать следующие обозначения контроллеров:

  • Контроллеры использующие протокол SAP будут иметь имя VAL#Н, где номер после символа «решетка» обозначает относительный номер контроллера на объектах. Нам понадобится два таких контроллера.

  • Контроллеры для вычислений будут иметь имя CALC#Н с указанием номера на объекте. Нам будет нужен один такой контроллер.

Для именования переменных будут использоваться следующие обозначение:

ИМЯ#НОМЕР_КОНТРОЛЛЕРА#НОМЕР_ПЕРЕМЕННОЙ

где:

ИМЯ:

Условное обозначение назначения переменной. Датчики разного назначения, команды и виртуальные переменные будут иметь различные обозначения.

НОМЕР_КОНТРОЛЛЕРА:

Номер контроллера, к которому подключена переменная.

НОМЕР_ПЕРЕМЕННОЙ:

Порядковый номер переменной в группе аналогичных на одном контроллере.

Для обозначения переменных используем следующие сокращения:

VS:

Аналоговые переменные подключенные к датчику скорости воздуха.

CH4:

Аналоговые переменные подключенные к датчику измерения концентрации метана.

CO:

Аналоговые переменные подключенные к датчику измерения концентрации углекислого газа.

SD:

Дискретные переменные отражающие работу электро-оборудования (его состояние «работает» «не работает», «включено» «выключено» и т.д.). На нашей схеме такие переменные будут подключены сигналам дискретных входов контроллеров, связанных с состоянием работы комбайна, конвейерной ленты и вентиляционных задвижек.

:

Команды управления. Эти переменные будут подключены к сигналам управления контроллеров для управления оборудованием. В нашем случае нам понадобятся команды для управления состоянием вентиляционных задвижек.

QV:

Аналоговая переменная, которая будет использоваться в конфигураторе для вычисления объема воздуха по формуле.

Таблицы данных конфигурации#

После выбора оборудования и мест его расположения все полученные данные можно нанести на оригинальную схему выработки. В результате получится схема расположения оборудования, которая в последующем будет использоваться как основа для создания мнемосхемы этого объекта.

../../_images/651.png

Для начала формирования конфигурации необходимо создать новую форму через пункты меню Конфигурация‣Новый или используя комбинацию клавиш Ctrl+N.

../../_images/641.png

Далее начинаем заполнять таблицы по порядку снизу вверх.

Типы точек контроля

На нашей схеме существуют следующие типовые точки контроля:

  • Вход воздушной струи.

  • Выход воздушной струи.

  • На электро-оборудовании.

  • Задвижка вентиляции.

На основании этих типов создаем таблицу типов точек контроля в конфигурации.

На схеме

Название

1,6

Вход воздушной струи.

4, 3

Выход воздушной струи.

2

На электро-оборудовании.

5

Задвижка вентиляции.

Заносим Типы точек контроля в конфигурацию.

../../_images/1071.png

Строки с занесенными записями первоначально серые, так как на первом этапе конфигурирования нет точек контроля привязанных к типам. Как только будут занесены точки контроля, строки станут черными.

Типы сигналов

Исходя из определенных выше типов точек контроля списка необходимых измерений можно определить типы сигналов.

На схеме

Тип сигнала

Обозначение

Метан

Аналоговый

CH4_n#m

Скорость воздуха

Аналоговый

VS_n#m

Углекислый газ

Аналоговый

CO_n#m

Объем воздуха

Виртуальный

QVn#m

Работа оборудования

Дискретный

SDn#m

Открытие/закрытие вентиляционных шлюзов

Команда

SСn#m

На основании этих типов создаем таблицу типов сигналов в конфигурации.

В нашей схеме:

  • Три аналоговых метрологически значимых сигнала (метан, скорость воздуха, углекислый газ).

  • Один аналоговый не значимый сигнал (объем воздуха).

  • Один не значимый дискретный сигнал (работа оборудования).

  • Одна команда (открытие/закрытие шлюзов).

Таким образов нужно занести в конфигурацию шесть разных строк типов сигналов.


Все аналоговые переменные, кроме объема воздуха, будут у нас метрологически значимые, поэтому их Название при конфигурации будем выбирать из списка метрологически значимого оборудования.

После выбора из таблицы датчика в поле Название можно внести дополнительную информацию. Для того, чтобы программа считала датчик значимым, перед дополнительной информацией нужно поставить _ (нижнее подчеркивание).


Аналоговая переменная контролирующая объем воздуха, не будет являться метрологически значимой. В поле Название вручную заносим её наименование.

Аналогично добавляем строки с дискретным типом и командой.

../../_images/1081.png

Протоколы

В нашей схеме присутствует два вида переменных: реальные, подключенные к контроллерам VAL_1 и VAL_2 и виртуальные, подключенные к контроллеру CALC_1. Таким образом необходимо создать записи для двух видов протоколов:

SAP:

Метрологически значимый протокол. По этому протоколу будет осуществляться связь с контроллерами VAL_1 и VAL_2.

CALC:

Не значимый протокол, который будет использован при связи с контроллером CALC_1.

На основании этого списка протоколов создаем таблицу протоколы в конфигурации.

../../_images/1117.png

Типы контроллеров

На схеме используются контроллеры связанные с двумя видами протоколов, для каждого из них определяем тип.

Тип контроллера

Протокол

Контроллер

ПВУ стандартное VAL101P

SAP

VAL_1 VAL_2

PLCalc

CALC

CALC_1

На основании этого списка создаем таблицу типы контроллеров в конфигурации.

../../_images/1141.png

Технологический журнал

Исходя из списка контролируемых показателей определяем те, которые требуют отражения в технологическом журнале и квитирования оператором.

В нашем случает такими показателями являются:

  • Метан.

  • Углекислый газ.

  • Работа комбайна и вентиляционных шлюзов.

Для этих показателей будем создавать технологические журналы.

Технологический журнал

Тип сигнала

Параметр

Метан

Аналоговый

Метан

Оксид углерода

Аналоговый

Углекислый газ

Оборудование

Дискретный

Работа комбайна/ вентиляционных шлюзов

На основании этого списка создаем таблицу технологического журнала в конфигурации.

../../_images/1171.png

В каждом Технологическом журнале задаем условия «всплытия» журнала и квитировании сообщения оператором.

Технологический журнал

Условия отображения

Метан

../../_images/1215.png

Оксид углерода

../../_images/1231.png

Оборудование

../../_images/1271.png

Системный журнал

В нашем случае нет параметров требующих отражения в Системном журнале, поэтому таблица Системный журнал не заполняется.

Журнал управления

На схеме предусмотрено размещение дискретного датчика с типом сигнала Команда - команда на открытие и закрытие вентиляционных шлюзов.

Для этого датчика заполняем таблицу Журнал управления.

../../_images/1301.png

В таблице задаем описания, которые будут отражаться в журнале управления в зависимости от состояния переменной.

Журнал управления

Отображение в журнале

Команда управления

../../_images/1361.png

Звуковые схемы

Определяем к каком случае должен быть включен звуковой сигнал.

В таблице Технологический журнал нами было создано три журнала, в которых указана опция квитирования.

Для состояний требующих квитирования в журналах Метан и Оксид углерода будем создавать Звуковые схемы.

Для звукового оповещения определяем два состояния:

  • Выше предела Н.

  • Выше предела НН.

Создаем файлы, которые будут подгружены в схему. Звуковые файлы должны иметь расширение * .wav.

Звуковые схемы будут иметь те же названия, что и имена технологических журналов. Это упростит соотнесение схем с переменной при привязке.

Звуковая схема

Статус

Файл

Метан

Выше предела Н Выше предела НН

Sound/alarm_CH4.wav Sound/CH4_avar_konc.wav

Оксид углерода

Выше предела Н Выше предела НН

Sound/alarm_OY.wav Sound/OY_avar_konc.wav

На основе этих данных заполняем таблицу Звуковые схемы.

../../_images/1411.png

Цветовые схемы

В таблице Цветовые схемы будем задавать цвета, которыми переменные будут отображаться в журналах в зависимости от статуса.

Создать будет нужно столько и таких цветовых схем, чтобы потом привязать к каждой переменной. Для этого еще раз перечислим все измеряемые параметры и определим их цветовое отображение в журналах.

На основе этих данных заполняем таблицу Цветовые схемы.

Параметр

Наименование схемы

Тип сигнала

Статус / Цветовое отображение

Метан

Метан

Аналоговый

../../_images/1481.png

Скорость воздуха

Скорость воздуха

Аналоговый

../../_images/156.png

Углекислый газ

Оксид углерода

Аналоговый

../../_images/1531.png

Оборудование

Оборудование

Дискретный

../../_images/2031.png

Управление шлюзами

Команда управления

Команда

../../_images/2021.png

В итоге получаем список созданных цветовых схем.

../../_images/2041.png

Схемы тревог

Схему тревог будем формировать только для критически значимых параметров, таких как метан и оксид углерода.

Схему формируем для обоих параметров одну, устанавливаем тревоги для состояний:

  • Неисправен.

  • Выше предела Н.

  • Выше предела НН.

  • Нет связи.

На остальные статусы переменной будет установленно состояние Сбросить тревогу.

../../_images/205.png

На основании этих данных заполняем таблицу Звуковые схемы.

../../_images/206.png

Отчеты

Для нашей схемы будет формироваться отчет АГЗ.

Данные в отчет будут:

  • Вычисляться по среднему значению контролируемых параметров.

  • Отключение электроснабжения при критическом загазировании будет действовать 5 сек.

На основании этих данных заполняем таблицу Отчеты.

../../_images/207.png

Точки контроля

Точки контроля определяем исходя из Типов точек контроля занесенных в таблицу Типы точек контроля.

Наименование точек контроля заносим таким образом, чтобы оператору было понятно точное местоположением установки контроллера.

Тип точки контроля

Точка контроля

Вход воздушной струи

Вход струи (конвейер 10м) Вход струи (комбайн 5м)

Выход воздушной струи

Конвейерный штрек, 10 м. до путевого ствола Путевой ствол «север», выход

На электро-оборудовании

Комбайн

Задвижка вентиляции

Вент.шлюз ВМ-2(верхний)

На основании сформированных данных заполняем таблицу Точки контроля.

../../_images/208.png

Объекты контроля

Для определения объектов контроля мы условно разделили схему на три части принятые на шахте: путевой ствол «север», путевой ствол «юг» и комбайн. К каждому объекту привязали точки контроля по их местоположению.

В отчете АГЗ будут отражены все объекты контроля, поэтому при внесении их в таблицу, указываем наименование отчета для каждого объекта.

Учитывая, что схема содержит небольшое количество данных, будет создается одна мнемосхема, которая будет указанна в таблице для каждого объекта контроля.

Объект контроля

Точка контроля

Путевой ствол «север»

Вент.шлюз ВМ-2(верхний) Вход струи (комбайн 5м) Путевой ствол «север», выход

Главный комбайн

Комбайн

Путевой ствол «юг»

Конвейерный штрек, 10 м. до путевого ствола Вход струи (конвейер 10м)

Заполняем таблицу Объекты контроля.

../../_images/209.png

Группы пользователей

Для заполнения таблицы с группами пользователей определяемся какие права необходимо предоставить каждой группе.

На начальном этапе мы можем не знать точный перечень прав и достаточное число групп необходимое для работы. Поэтому будем создавать стандартные группы, объединение которых в последствии даст возможность сочетать разные виды доступов.

Группа пользователей

Доступ

Full control

Полный доступ

Archiver

Просмотр архивной информации (А)

Config

Изменение параметров системы(И)

Controller

Просмотр текущей информации (П)

Управление (У)

Reader

Просмотр текущей информации (П)

Dispatcher

Просмотр текущей информации (П)

Управление (У)

Просмотр архивной информации (А)

П:

Просмотр текущей информации.

У:

Управление.

И:

Изменение параметров системы.

А:

Просмотр архивной информации.

Заполняем таблицу Группы пользователей.

../../_images/2101.png

Пользователи

В таблице Пользователи указываем персональные данные пользователей и привязываем к каждому определенную группу.

Число пользователей не ограничено и обуславливается только служебной необходимостью предприятия.

В нашем случае пользователями являются: администратор, диспетчер, оператор, контролер, руководитель.

Каждому из вышеперечисленных пользователей привязывается одна или несколько групп.

Должность

Группа пользователей

Руководитель

Full control

Администратор

Full control

Диспетчер

Dispatcher

Оператор

Controller

Наблюдатель

Archiver

Reader

Заполняем таблицу Пользователи.

Для каждого пользователя создается отдельная учетная запись.

../../_images/2113.png

Контроллеры

В соответствии со схемой, на объекте будет размещено три контроллера.

Таблица контроллеров будет, исходя из уже заполненных таблиц будет выглядеть следующим образом:

Контроллер

Тип контроллера

Объект контроля

Точка контроля

CALC_1

PLCalc

Путевой ствол «север»

Вход струи (комбайн 5м)

VAL_1

ПВУ стандартное VAL101P

Главный комбайн

Комбайн

VAL_2

ПВУ стандартное VAL101P

Путевой ствол «юг»

Вход струи (конвейер 10м)

Исходя из заданных данных заполняем таблицу Контроллеры.

../../_images/2121.png

Переменные

На последнем этапе составления конфигурации вносятся данные о переменных.

Таблица планируемых к созданию в конфигурации переменных для нашего объекта формируется на основании ранее заполненных таблиц.

К контроллеру VAL_1 подключены следующие переменные:

Переменная

Параметр

Тип сигнала

Объект контроля

Точка контроля

Отчет

CH4_1#1

Метан

ДМС01-(0-5)

Путевой ствол «север»

Вход струи (комбайн 5м)

АГЗ

VS_1#1

Скорость воздуха

СДСВ01.01.01/01

Путевой ствол «север»

Вход струи (комбайн 5м)

АГЗ

VS_1#2

Скорость воздуха

СДСВ01.01.01/01

Путевой ствол «север»

Путевой ствол «север», выход

АГЗ

CO_1#1

Углекислый газ

ДОУИ/02

Путевой ствол «север»

Путевой ствол «север», выход

АГЗ

SC_1#1

Открытие/закрытие вент.шлюзов

Вентиляционные задвижки

Путевой ствол «север»

Вент.шлюз ВМ-2(верхний)

АГЗ

SD_1#1

Работа оборудования

Работа оборудования

Путевой ствол «север»

Комбайн

АГЗ

SD_1#2

Работа оборудования

Работа оборудования

Путевой ствол «север»

Вент.шлюз ВМ-2(верхний)

АГЗ

К контроллеру VAL_2 подключены следующие переменные:

Переменная

Параметр

Тип сигнала

Объект контроля

Точка контроля

Отчет

CH4_2#1

Метан

ДМС01-(0-5)

Путевой ствол «юг»

Конвейерный штрек, 10 м. до путевого ствола

АГЗ

CH4_2#2

Метан

ДМС01-(0-5)

Путевой ствол «юг»

Вход струи (конвейер 10м)

АГЗ

VS_2#1

Скорость воздуха

СДСВ01.01.01/01

Путевой ствол «юг»

Вход струи (конвейер 10м)

АГЗ

CO_2#1

Углекислый газ

ДОУИ/02

Путевой ствол «юг»

Конвейерный штрек, 10 м. до путевого ствола

АГЗ

SD_2#1

Работа оборудования

Работа оборудования

Путевой ствол «юг»

Вход струи (конвейер 10м)

АГЗ

SD_2#2

Работа оборудования

Работа оборудования

Путевой ствол «юг»

Вход струи (конвейер 10м)

АГЗ

Контроллер CALC_1 предназначен для работы с виртуальными переменными, которые будут рассчитывать объем воздуха. К контроллеру подключены следующие переменные:

Переменная

Параметр

Тип сигнала

Объект контроля

Точка контроля

QV_1#1

Объем воздуха

Объем воздуха

Путевой ствол «север»

Вход струи (комбайн 5м)

QV_1#2

Объем воздуха

Объем воздуха

Путевой ствол «юг»

Конвейерный штрек, 10 м. до путевого ствола

При подключении переменной укажем формулу по которой будет осуществляться вычисление объема проходящего воздуха.

Вычисление объема проходящего воздуха:

Формат: ANALOG = QV( k, S, VS )

QV = VS * k * S * 60

где, k - константа от 1 до 2;

S - константа от 5 до 100;

VS - переменная, соответствующая скорости воздуха.

Результат: значение.


Для метрологически значимых переменных указываем:

  • Заводской номер датчика.

  • Пороговые значения.

  • Сроки поверки.

Исходя из заданных данных заполняем таблицу Переменные.

../../_images/2131.png

Горячие клавиши#

При работе программы можно использовать следующие сочетания клавиш:

Shift+F9

Сохранение настроек в окне настройки конфигуратора.

F4

Показывать/Скрывать панель таблиц.

Ctrl+N

Создание новой конфигурации.

Ctrl+O

Загрузка конфигурации из локального файла.

Ctrl+S

Сохранение конфигурации в ту же папку, под тем же именем.

Ctrl+W

Закрытие открытой конфигурации.

Ctrl+F

Поиск переменной.

Shift+Ctrl+F

Поиск датчика.

F5

Добавить запись в область полей записи.

Shift+F5

Продублировать запись в области полей записи.

F6

Удалить запись

F7

Принять изменение записи

F8

Отмена редактирования.

Shift+Ctrl+Up

Сохранить изменения и перейти на предыдущую запись.

Shift+Ctrl+Down

Сохранить изменения и перейти на следующую запись.

Ctrl+Home

Первая запись в списке записей.

Ctrl+Up

Предыдущая запись в списке записей.

Ctrl+Down

Следующая запись в списке записей.

Ctrl+End

Последняя запись в списке записей.

Shift+Ctrl+O

Загрузить и выполнить скрипт.

Shift+Ctrl+V

Открыть окно лога скриптов.

Ключи командной строки#

Использование командной строки для передачи данных программе описано в разделе «Ключи командной строки».

Программа КОНФИГУРАТОР (rtConfig.exe) поддерживает следующие ключи командной строки:

rtConfig.exe [ПАРАМЕТРЫ] [ФАЙЛ]

-LOG=ФАЙЛ

Устанавливает имя лог файла, который будет использоваться при работе программы.

-NoLog

Если указан, то лог файл вестись не будет.

ФАЙЛ

Загружает указанный файл.

Программа поддерживает файлы следующих форматов:

  • Файлы конфигураций с расширением: RTDB, RTB, XML.
